Пневмонагнетатель СО-241 и ПН-500

Страница для печатиСтраница для печати

Всего ПЯТЬ причин:

1. Безопасность: атравматическое исполнение узлов и механизмов;

2. Технологичность: приводной механизм впервые разработан и введён в эксплуатацию в России нашей организацией в 2011 году;

3. Надежность: комплектующие отечественного производства;

4. Износостойкость: прочные лопасти и износостойкая емкость с дополнительной бронёй;

5. и др. преимущества (см. в конце раздела).

- для того чтобы купить пневмонагнетатель производства "Ремстройдормаш", г.Йошкар-Ола.

Price Price

Пневмонагнетатели СО-241К-Р11 и ПН-500 применяются, как на закрытых, так и на открытых площадках объектов промышленного, гражданского и сельского строительства, а именно: при заливке полов согласно СП 29.13330.2011. Свод правил. Полы. (ред. от 15.11.2017), монолитном домостроении с использованием щитовой опалубки, проведении восстановительных работ, а также для строительных и ремонтных работах на объектах согласно ГОСТ 7473-2010, ГОСТ 5802-86, где нельзя использовать крупногабаритную технику.

Декларация СО-241К-Р11 Сертификат СО-241К-Р11

Пневмонагнетатели СО-241К-Р11 (пневмо- бетононасос) и ПН-500 применяются для любых цементных растворных строительных смесей (раствор по ГОСТ 5802-86/бетон по ГОСТ 7473-2010) с крупностью заполнителя до 16мм, где максимальный размер зерна для подачи пневмонагнетателем не должен быть более 1/6-ти диаметра применяемых транспортных рукавов. Установки СО-241К-Р11 и ПН-500 могут подавать такие пластичные материалы, как цементные и ангидридные растворы для наливных полов, легкий бетон, строительный раствор, глиносоломенная смесь, садовый грунт, огнеупорные смеси, зернистый сыпучий материал, а так же бетон, карьерный песок и гравий с размером зерен до 8мм.2 Конфигурация лопаток смесителя позволяет одинаково уверенно работать с бетонами различной плотности и подвижности, а также приготавливать многокомпонентные строительные растворы.

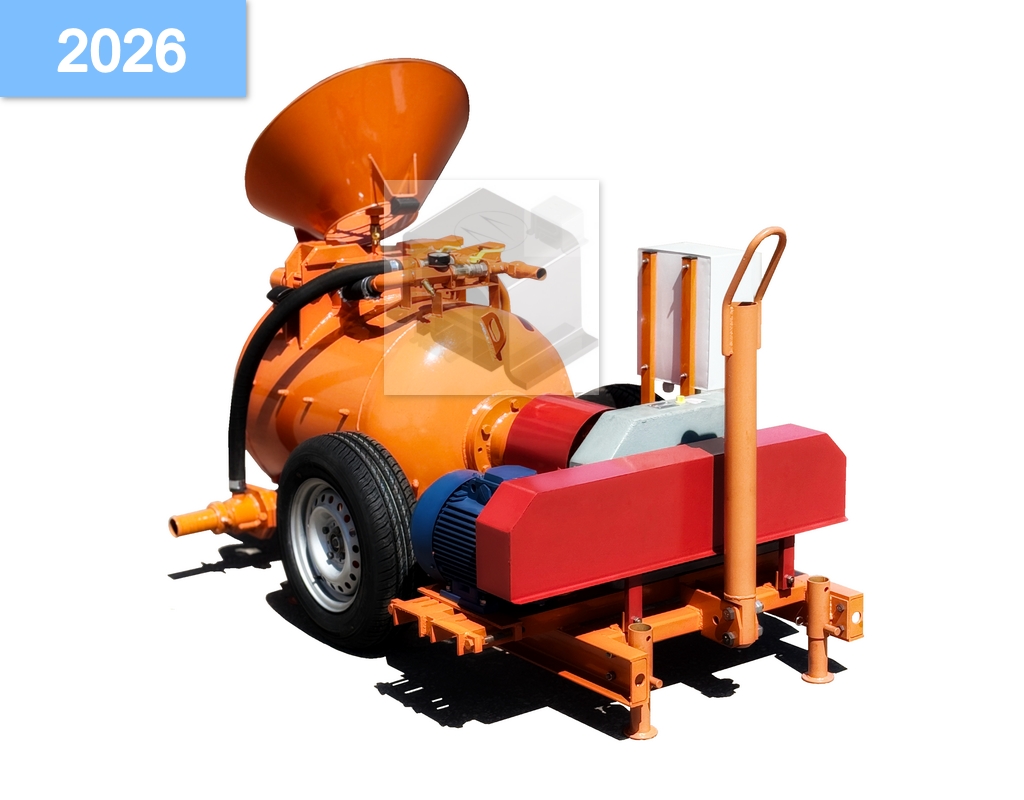

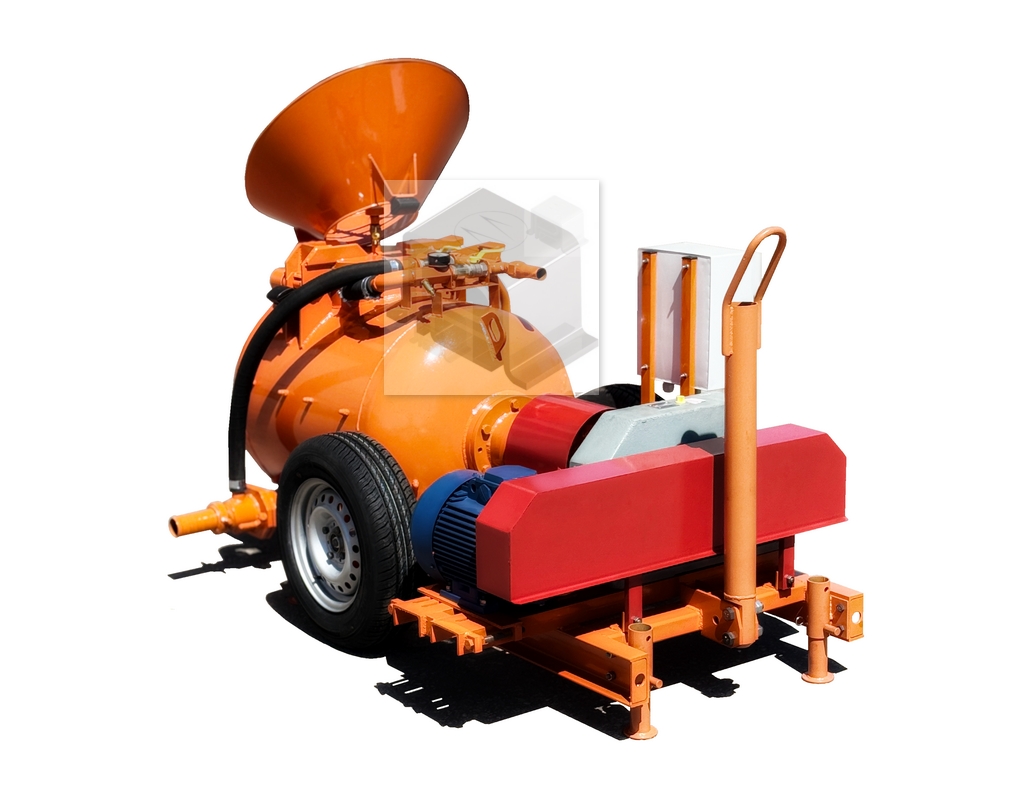

Общий вид пневмонагнетателя СО-241К-Р11 на колесной базе:
СО-241К-Р11 Элемент СО-241К-Р11 Элемент СО-241К-Р11

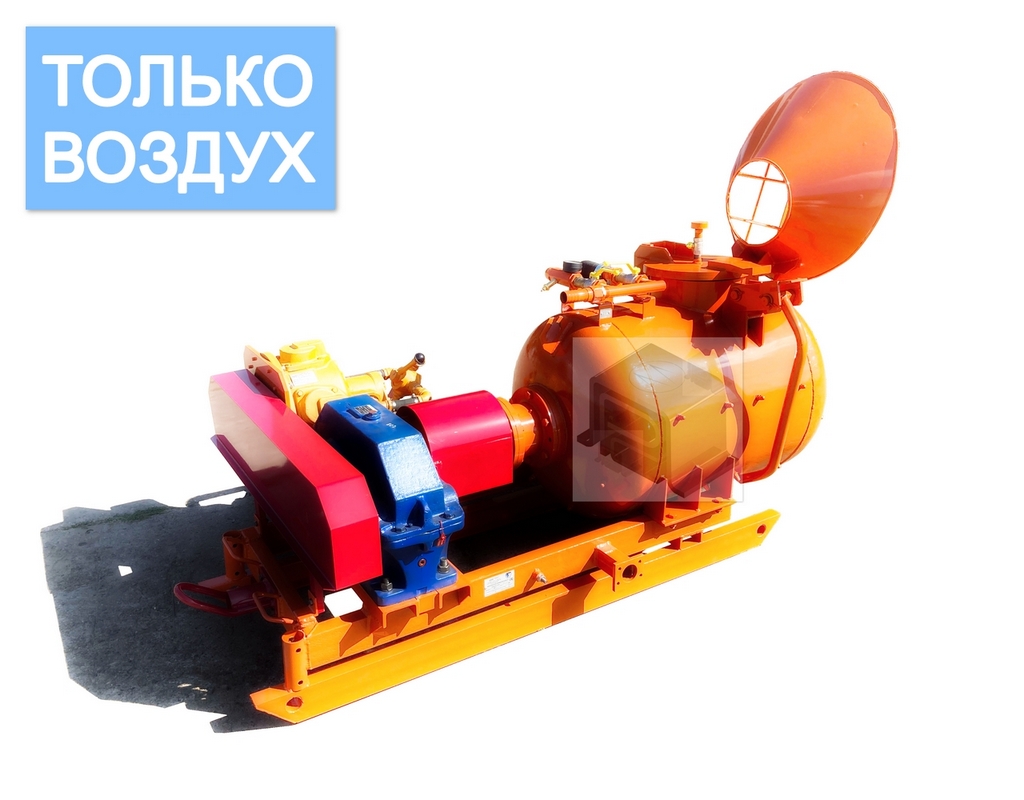

Общий вид пневмонагнетателя СО-241К-Р11 на раме (на полозьях):
СО-241К-Р СО-241К-Р11
Общий вид пневмонагнетателя ПН-500 на колесной базе:
ПН-500 ПН-500

Смешивание компонентов осуществляется с помощью перемешивающего устройства, приводимого в действие электродвигателем через редуктор с предохранительной муфтой. Перемешивающее устройство представляет собой вал с установленными на нем лопастями с подгребающими лопатками. Плавная регулировка давления воздуха, нагнетаемого компрессором при выгрузке готовой смеси, позволяет максимально бережно перемещать приготовленный материал, что особенно важно при работе с растворами низких плотностей. Устройства управления подачей сжатого воздуха с использованием качественных и надежных комплектующих значительно повышают безопасность обращения с установкой, работающей под избыточным давлением. Все емкости и элементы, находящиеся под давлением, проходят проверку под высоким давлением.

Пневмонагнетатели СО-241К-Р11 и ПН-500 представляют собой пространственную рамную конструкцию, оснащенную шасси для удобства транспортировки по строительному объекту. На раме установлена рабочая емкость (тип газгольдер), оснащенная валом с лопастями и подгребающими лопатками, уплотнительным устройством и рабочим приводом. Все элементы установки приводятся в движение с помощью шкафа управления, технологически размещенного на раме.

Внимание!

Сжатый воздух нагнетает смесь по растворопроводу из смесительной емкости к рабочему месту. Укладывайте подающие трубопроводы кратчайшим путем, но с большим радиусом поворота (равным шести внешним радиусам растворопровода), чтобы избежать перегибов.

Технические характеристики:

Показатель Ед.изм СО-241К-Р11 ПН-500
Производительность1 м3/час 5-8
Давление на смесь атм/бар
(кгс/см2)
до 7
Объем готового замеса пневмонагнетателя м3 0,26 0,43
Объем резервуара м3 0,3 0,5
Мощность привода механического перемешивания кВт 7,5 15
Общая потребляемая мощность1 кВт 7,5 + NК 15 + NК
Время перемешивания бетоносмесителя с 120...180
Частота вращения лопастного вала смесителя об/мин 42
Привод подачи смеси - пневматический
Диаметр подключаемых бетоноводов мм 65 или 75 или 100
Срок службы лет 5
Растворная смесь для пневмонагнетателя
Размер заполнителя2 мм до 8мм
Марка согласно подвижности по ГОСТ 28013-98 - ПК2
Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 см от 4 до 6
Бетонная смесь для пневмонагнетателя
Размер заполнителя2 мм до 16мм
Марка по удобоукладываемости по ГОСТ 7473-2010 - П3 и П4
Измерение подвижности (методы контроля) по конусу ГОСТ 10181-2014 см от 8 до 20
Марка по удобоукладываемости по ГОСТ 7473-2010 - Ж2, Ж3
Измерение жесткости (методы контроля) по прибору Вебе согласно ГОСТ 10181-2014 с от 16 до 30
Габаритные размеры установки
– Длина мм. 2350 2400
– Ширина мм. 1250 1450
– Высота мм. 1550 1660
Масса, не менее кг. 850 1100
Дальность подачи1
− по длине, не более м. до 180
− по вертикали, не более м. до 60 (до 1003)
Необходимые технические характеристики подключаемого компрессора:
Производительность компрессора м3/мин от 3,5 до 5,25 от 5 до 6
Мощность кВт от 30 до 45 45
Номинальное рабочее давление атм/бар
(кгс/см2)
7

Преимущества пневмонагнетателя производства Ремстройдормаш:

  1. мы не используем громкий маркетинг, наше оборудование работает годами;
  2. наша реклама это довольный потребитель;
  3. достойная цена по сравнению с другим аналогичным по свойствам строительным оборудованием;
  4. пневмонагнетатель работает с любыми строительными смесями;
  5. люк со встроенным устройством сброса давления;
  6. возможность подключения растворо- бетонопроводов разного диаметра к пневмонагнетателю;
  7. транспортирование строительных смесей с размером заполнителя до 16 мм;
  8. отсутствие в пневмонагнетателе запчастей и комплектующих дорогих иностранных производителей;
  9. применение усиленной брони из высокоуглеродистой стали;
  10. возможность эксплуатации пневмонагнетателя в закрытых помещениях;
  11. возможность эксплуатации пневмонагнетателя в местах с повышенными требованиями к шуму;
  12. низкое потребление энергии пневмонагнетателем.
  13. повышенная надежность эксплуатации из-за простоты конструкции пневмонагнетателя.

Дополнительные комплектующие, поставляемые отдельно:

  1. гаситель;
  2. смесительная камера - Ф65мм/Ф75мм/Ф100мм;

Внимание!

Гаситель предназначен для снижения пульсации и скорости подачи растворов и бетонов при проведении строительных работ (приобретается отдельно).

Технические условия - ТУ 4833-013-54681284-2011
Сертификат соответствия до 2016г. - №РОСС C-RU.МР13.В.00198
Декларация соответствия таможенного союза TC до 2028г.:
"О безопасности низковольтного оборудования" (ТР ТС 004/2011) - ЕАЭС N RU Д-RU.РА01.В.06818/23
"О безопасности машин и оборудования" (ТР ТС 010/2011) - ЕАЭС N RU Д-RU.РА01.В.06818/23

Примечание:

1 - производительность и дальность подачи пневмонагнетателя определена в зависимости от мощности и производительности подключаемого компрессора.

2 - крупность фракции заполнителя зависит как от диаметра подключаемого растворо- и бетоноводов, так и от мощности и производительности подключаемого компрессора. Для растворо- бетоновода диаметром Ф65 фракция заполнителя до 8мм, для Ф75 - 12мм, для Ф100 - 16мм.

3 - здесь максимальные показатели, опытно достигнутые специалистами в области механизации строительства согласно технологии производства работ.

NK - мощность подключаемого компрессора

- является аналогом СО-126, СО-165, ПБН-1
