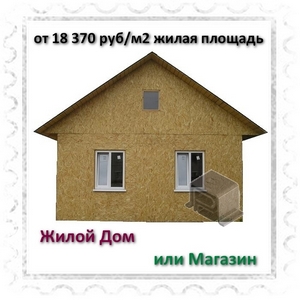

Завод Ремстройдормаш расширил номенклатуру своей продукции линейкой домов, выполненных по технологии объемно-модульного домостроения.
Специалистам завода была поставлена цель, спроектировать и изготовить дом, сочетающий в себе надежность, простоту конструкции, легкость монтажа, мобильность.
Надежность и простота конструкции обеспечена высокопрочным металлическим сварным каркасом (Швеллер 160х50х4, Уголок 100х100х7). Обрешетка стен выполнена из антисептированной древесины, с соблюдением всех канонов каркасного домостроения (сечение бруса 50х150 и 150х150).
О легкости монтажа свидетельствует тот факт, что дом с крышей площадью до 100м2 на готовый фундамент можно поставить за 4 часа. Точность позиционирования модулей между собой составляет ± 2 мм. Такая точность гарантирована резьбовыми соединениями модулей.
Для данного дома актуальны фундаменты, выполненные по технологии винтовых свай, что обеспечивает дешевизну и всесезонность монтажных работ.
Все модули, из которых состоит дом, мобильны и могут транспортироваться по дорогам общего пользования при условии наличия разрешения на перевозку негабаритных грузов.
Самый главный вопрос, который задают при заказе дома, выполненного по технологии объемно-модульного домостроения, – будет ли в доме тепло? Технология строительства каркасных домов применяется во всем мире уже более 100 лет. За этот период накопился опыт, позволяющий гарантировать тепло и комфорт независимо от погодных условий.
На нашем производстве все работы выполняются в заводских условиях, и изделие выходит скомплектованным на 95% в отличие от классической технологии каркасного строительства, где все работы проводятся на строительном участке под открытым небом.
Таким образом, наш подход обеспечивает наиболее высокий уровень качества, начиная с этапа заготовительных работ и заканчивая отделочными работами.
Изготовление:
Транспортировка,сборка и окончательная отделка:
Блочно-модульная котельная (далее БМК) – это передвижное здание-сооружение на основе специального блок контейнера, укомплектованное теплогенераторной системой в соответствии с потребностями заказчика.
БМК применяется как отделенный теплогенератор, так и дополнительным сооружением для крышных, встроенных, пристроенных и отдельно стоящих котельных мощностью 10 - 500 кВт.
Конструкции наших модульных котельных объединяет в себе многолетний опыт по созданию мобильных зданий-сооружений для строительной отрасли.
Например, наш заказчик, имеющий на своем предприятии газовую систему отопления, поставил задачу сократить расходы на газ в одном из своих цехов площадью 1500 м2, путем параллельного подключения твердотопливного котла к основной системе отопления. Вид топлива – дрова.
[48]Результат: газовые котлы в котельной указанного здания приходится включать при температуре наружного воздуха – 10 oС, что приводит к значительной экономии газа.
Для расчета модульной котельной и подбора необходимого оборудования, Вы можете связаться со специалистами Завода "РСДМ" по телефону +7 (8362) 45-19-50. Вы также можете скачать Опросный лист на паровую котельную, заполнить его и прислать на электронную почту 451950@mail.ru.
Специалисты Завода выполняют весь комплекс услуг для сдачи паровой котельной в эксплуатацию:
Завод «Ремстройдормаш» предлагает вашему вниманию широкий ассортимент качественных металлических блок-контейнеров (бытовок) различных модификаций.
Блок-контейнеры предназначены для бытовых, складских, административных и жилищных целей. Современные блок контейнеры имеют не только надежную и прочную конструкцию, но и вполне пригодны для проживания и работы людей в любой сезон.
Стандартные габариты блок-контейнера 6.0х2.4х2.5 (длина, ширина, высота) позволяют избежать трудностей при погрузке - разгрузке и транспортировке.
Основа блок-контейнера – металлический каркас. Обвязка по периметру – швеллер №12 ГОСТ8278-83. Угловые стойки – уголок 90мм (гнутый усиленный). Крыша сварная металлическая листовая. В качестве обрешетки используется брус 50х100, 40х100. В качестве утеплителя пола и потолка выступает минеральная вата URSA M11 толщиной 50 мм, стены утеплены плитами из минеральной ваты толщиной 50 мм.
Возможно изготовление Блок-контейнеров (металлических бытовок) по индивидуальным размерам, планировкам и комплектациям.
Изготовление блок-контейнеров для КПП:
№ | Наименование | Материал |
1 | Каркас | Металлический швеллер, уголок |
2 | Обрешетка | Брус 100х50, 100х40 |
3 | Крыша | Лист металлический t=1.0мм |
4 | Дно | Доска обрезная t=20мм |
5 | Наружная обшивка | Профнастил С8 ОН цинк р/д |
6 | Парогидроизоляция | Пленка техническая |
7 | Утепление пол, потолок | Минеральная вата URSA M11 50 мм |
8 | Утепление стен | Плиты из минеральной ваты 50мм |
9 | Отделка стен, потолка | ДВП |
10 | Пол | ДСП |
11 | Окно | Деревянное с двойным остеклением |
12 | Дверь входная | Деревянная, обшита оцинкованным листом |
ДВЕРИ
Входная: Металлическая дверь
Внутренняя: Деревянная дверь
ОКНА
Окно ПВХ
Установка дополнительного окна
Решетка на окно
ПОЛЫ
Шпунтованная доска
Покрытие пола линолеумом
Установка металлического дна
ВНУТРЕННЯЯ ОТДЕЛКА
Внутреннняя отделка стен и потолка панели МДФ ламинированными
Внутреннняя отделка стен и потолка вагонкой ПВХ (белой и цветной)
Внутреннняя отделка стен и потолка панелями ПВХ (белой и цветной)
Внутреннняя отделка стен и потолка вагонкой деревянной сорт ВС
Окраска стен и потолка(из ДСП, ДВП)
Установка дополнительной перегородки
УТЕПЛЕНИЕ
Дополнительное утепление УРСА (+ 50 мм)
НАРУЖНАЯ ОТДЕЛКА
Профнастил с полимерным покрытием
ЭЛЕКТРИКА, САНТЕХНИКА и другая дополнительная комплектация по Вашей заявке.

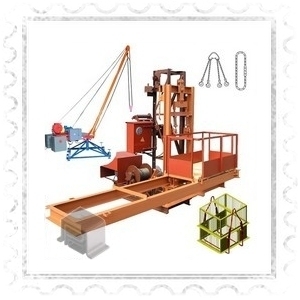

В период с 1976 по 1982 г.г. в связи с ростом промышленного и гражданского строительства в системе Минсельстроя СССР перед Марийским заводом "Ремстройдормаш" были поставлены задачи по расширению номенклатуры выпускаемой продукции и увеличения объемов производства.
Первые грузоподъемные мачтовые подъемники производства Марийского завода "Ремстройдормаш" г.Йошкар-Ола можно было увидеть в "Каталоге основных строительных машин, оборудования и средств малой механизации, выпускаемых предприятиями Минсельстроя СССР за 1981г." (стр.45).На сегодня Завод "Ремстройдормаш" готов предложить своим покупателям грузовые мачтовые подъемники грузоподъемностью 500кг, 1000кг, 1500кг, 2000кг., а так же основные сопутствующие грузоподъемные механизмы.
[74] Подъемник грузовой строительный ПМГ-1-Б [74] |
[75] Подъемник грузовой строительный ПМГ-1-1000 [75] |
[76] Подъемник грузовой строительный ПМГ-1 [76] |
[77] Площадка выносная ПВ-1,3 [77] |
[78] Стропы [79] |
[80] Кран полноповоротный переставной ППК-500 [80] |
[81] Захват для поддонов кирпича [81] |
[82] Захват для лестничных маршей [82] |
Подъемник мачтовый грузовой строительный ПМГ-1-Б
предназначен для подъема строительных материалов горизонтальной подачи их внутрь проемов зданий (выкатная платформа) и на кровлю.На стройке существует много способов подъема грузов на определенную высоту. Однако самым удобным и практичным является использования мачтовых грузовых подъемников. Благодаря легкости монтажа, прочности и надежности мачтовые подъемники позволяют экономить не только ваше время, но и средства. Все подъемники проектируются согласно правилам ПБ 10-518-02 Ростехнадзора России.
Материалы, используемые при производстве подъемников ПМГ, тщательно тестируются на прочность и пригодность к строительным условиям. Грузовые строительные подъемники оборудованы ловителями на случай аварийного обрыва грузового троса и элементами управления различных блокировок на рабочий и аварийный режимы. Такие особенности позволяют в разы повысить безопасность использования мачтовых подъемников в строительстве.
Строительный мачтовый подъемник состоит из мачты, собранной из секций и подъемной платформы выкатного типа. Для надежной работы подъемник фиксируется к несущим стенам с помощью специальных опор.
Показатель | Ед.изм | ПМГ-1-Б исп.1 | ПМГ-1-Б исп.2 |
Платформа выкатная | да | нет | |
Платформа стационарная | нет | да | |
Грузоподъемность | кг. | 500 | |
Максимальная высота подъема | м. | до 99 | |
Скорость подъема груза средняя | м/с. | 0,35 | |
Горизонтальный ход выкатной платформы | мм. | 1800 | - |
Номинальная мощность лебедки | кВт | 4 | |
Грузовая площадка, размеры, max | мм. | 1000 х 550 | 1350 х 1000 |
Транспортные габаритные размеры и вес: | |||
База в сборе (основание, лебедка, каретка, 1-ая секция) | мм. | 2100 х 1500 х 2150 | |
Секция мачты рядовая, размеры | мм. | 2000 х 425 х 310 | |
Секция мачты рядовая, вес | кг. | не более 52 | |
Опора настенная (крепление к стене), размеры | мм. | 1380 х 1290 х 60 | |
Опора настенная (крепление к стене), вес | кг. | не более 17 | |
Платформа, размеры | мм. | выкатная 2760 х 650 | - |
Оголовок | мм. | 425 х 310 х 150 | |
Ящик с метизами | мм. | 850 х 350 х 350 | |
Ограждение и настил платформы | мм. | 900 х 600 х 400 |
Таблица 1
Высота подъема | м. | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | |
Комплектация | ||||||||||||||
Количество секций | шт. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |
Количество опор | шт. | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | |
Масса | кг. | 870 | 930 | 980 | 1030 | 1100 | 1160 | 1210 | 1260 | 1340 | 1390 | 1450 | 1520 |
Продолжение Таблицы 1
Высота подъема | м. | 27 | 29 | 31 | 33 | 35 | 37 | 39 | 41 | 43 | 45 | 47 | 49 | |
Комплектация | ||||||||||||||
Количество секций | шт. | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | |
Количество опор | шт. | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 9 | |
Масса | кг. | 1570 | 1620 | 1700 | 1750 | 1800 | 1870 | 1920 | 1970 | 2040 | 2090 | 2140 | 2210 |
Продолжение Таблицы 1
Высота подъема | м. | 51 | 53 | 55 | 57 | 59 | 61 | 63 | 65 | 67 | 69 | 71 | 73 | |
Комплектация | ||||||||||||||
Количество секций | шт. | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | |
Количество опор | шт. | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 | 12 | 13 | |
Масса | кг. | 2260 | 2310 | 2380 | 2430 | 2480 | 2550 | 2690 | 2740 | 2820 | 2870 | 2930 | 3000 |
Продолжение Таблицы 1
Высота подъема | м. | 75 | 77 | 79 | 81 | 83 | 85 | 87 | 89 | 91 | 93 | 95 | 97 | 99 |
Комплектация | ||||||||||||||
Количество секций | шт. | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 |
Количество опор | шт. | 13 | 13 | 14 | 14 | 14 | 15 | 15 | 15 | 16 | 16 | 16 | 17 | 17 |
Масса | кг. | 3060 | 3110 | 3190 | 3240 | 3290 | 3370 | 3420 | 3470 | 3550 | 3600 | 3650 | 3740 | 3790 |
В состав лебедки подъемника входят:
Подъемник мачтовый грузовой строительный ПМГ-1-1000 (на базе ПМГ-1-А)
предназначен для подъема строительных материалов горизонтальной подачи их внутрь проемов зданий (выкатная платформа) и на кровлю.На стройке существует много способов подъема грузов на определенную высоту. Однако самым удобным и практичным является использования мачтовых грузовых подъемников. Благодаря легкости монтажа, прочности и надежности мачтовые подъемники позволяют экономить не только ваше время, но и средства. Все подъемники проектируются согласно правилам ПБ 10-518-02 Ростехнадзора России.
[105]Материалы, используемые при производстве подъемников ПМГ, тщательно тестируются на прочность и пригодность к строительным условиям. Грузовые строительные подъемники оборудованы ловителями на случай аварийного обрыва грузового троса и элементами управления различных блокировок на рабочий и аварийный режимы. Такие особенности позволяют в разы повысить безопасность использования мачтовых подъемников в строительстве.
Строительный мачтовый подъемник состоит из мачты, собранной из секций и подъемной платформы. Для надежной работы подъемник фиксируется к несущим стенам с помощью специальных опор.
Показатель | Ед.изм | ПМГ-1-1000 | ПМГ-1-1000-01 | ПМГ-1-1000-01П | ПМГ-1-1000Ш |
Платформа стационарная | - | без лотка (тележки) | с выкатным лотком (тележкой) | с выкатной платформой | в шахту лифта |
Грузоподъемность | кг. | 1000 | |||
Максимальная высота подъема | м. | от 3 до 99 | |||
Скорость подъема груза | м/с. | 0,3 | |||
Номинальная мощность лебедки | кВт | 11 | |||
Грузовая площадка, размеры, max | мм. | 1500 х 1000 | 1500 х 810 | 1500 х 810 | 1500 х 1000 |
Транспортные габаритные размеры: | |||||
База в сборе (основание, лебедка, каретка, 1-ая секция) | мм. | 3400 х 1800 х 2150 | |||
Секция мачты рядовая | мм. | 2015 х 810 х 680 | |||
Опора настенная (крепление к стене) | мм. | 2435 х 1390 х 135 | |||
Платформа выкатная | мм. | - | - | 950 х 3000 х 120 | - |
Оголовок | мм. | 870 х 640 х 355 | |||
Ящик с метизами | мм. | 0,8 х 0,3 х 0,3 | |||
Окружающая среда эксплуатации оборудования: | |||||
температура воздуха в районе установки | град.С | от -20 до +40 | |||
относительная влажность | % | 80 при +25 град. С | |||
ветровой район установки | - | I-V | |||
сейсмичность | балл. | 0 | |||
взрывоопасность окружающей среды | - | невзрывоопасная среда | |||
Основные нормативные документы, в соответствии с которыми изготовлен подъемник | балл. | ТР ТС 010/2011, ТУ 4835-014-54681284-2015 |
Таблица 1
Высота подъема | м. | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 |
Комплектация | |||||||||||||
Количество секций | шт. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
Количество опор | шт. | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 |
Масса | кг. | 1430 | 1530 | 1660 | 1760 | 1860 | 1960 | 2085 | 2185 | 2285 | 2385 | 2515 | 2615 |
Продолжение Таблицы 1
Высота подъема | м. | 27 | 29 | 31 | 33 | 35 | 37 | 39 | 41 | 43 | 45 | 47 | 49 |
Комплектация | |||||||||||||
Количество секций | шт. | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
Количество опор | шт. | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 9 |
Масса | кг. | 2715 | 2815 | 2915 | 3045 | 3145 | 3245 | 3345 | 3475 | 3575 | 3675 | 3775 | 3905 |
Продолжение Таблицы 1
Высота подъема | м. | 51 | 53 | 55 | 57 | 59 | 61 | 63 | 65 | 67 | 69 | 71 | 73 |
Комплектация | |||||||||||||
Количество секций | шт. | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 |
Количество опор | шт. | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 | 12 | 13 |
Масса | кг. | 4005 | 4105 | 4205 | 4335 | 4435 | 4535 | 4635 | 4765 | 4865 | 4965 | 5065 | 5190 |
Продолжение Таблицы 1
Высота подъема | м. | 75 | 77 | 79 | 81 | 83 | 85 | 87 | 89 | 91 | 93 | 95 | 97 | 99 |
Комплектация | ||||||||||||||
Количество секций | шт. | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 |
Количество опор | шт. | 13 | 13 | 14 | 14 | 14 | 15 | 15 | 15 | 16 | 16 | 16 | 17 | 17 |
Масса | кг. | 5290 | 5390 | 5490 | 5620 | 5720 | 5820 | 5920 | 6050 | 6150 | 6250 | 6350 | 6480 | 6580 |
Компания "ПО "Стройтехника" г.Москва и завод "Ремстройдормаш" г.Йошкар-Ола заключили договор долговременного стратегического партнёрства. Договор предусматривает контрактное производство (ODM) большегрузных строительных мачтовых грузовых подъёмников серии ПМГ и их продвижение на рынке под торговой маркой "Стройтехника" (зарегистрированный товарный знак).
Более подробно... [114]
Подъемник мачтовый грузовой строительный ПМГ-2 (г/п 1500кг, 2000кг.), улучшенная модификация ПМГ-1,
предназначен для подъема строительных материалов горизонтальной подачи их внутрь проемов зданий (выкатная платформа) и на кровлю.На стройке существует много способов подъема грузов на определенную высоту. Однако самым удобным и практичным является использования мачтовых грузовых подъемников. Благодаря легкости монтажа, прочности и надежности мачтовые подъемники позволяют экономить не только ваше время, но и средства. Все подъемники проектируются согласно правилам ПБ 10-518-02 Ростехнадзора России.
[105]Материалы, используемые при производстве подъемников ПМГ, тщательно тестируются на прочность и пригодность к строительным условиям. Грузовые строительные подъемники оборудованы ловителями на случай аварийного обрыва грузового троса и элементами управления различных блокировок на рабочий и аварийный режимы. Такие особенности позволяют в разы повысить безопасность использования мачтовых подъемников в строительстве.
Строительный мачтовый подъемник состоит из мачты, собранной из секций и подъемной платформы. Для надежной работы подъемник фиксируется к несущим стенам с помощью специальных опор.
Показатель | Ед.изм | ПМГ-2-1500 (2000) | ||
Платформа стационарная | - | без лотка (тележки) | ||
Грузоподъемность | кг. | 1500 (2000) | ||
Максимальная высота подъема | м. | от 3 до 99 | ||
Скорость подъема груза | м/с. | 0,3 | ||
Номинальная мощность лебедки | кВт | 11 | ||
Максимальные габаритные размеры перевозимого груза, до | мм. | 2000 х 1500 х 1000 | ||
Транспортные габаритные размеры (Д х Ш х В): | ||||
База в сборе (основание, лебедка, каретка, 1-ая секция) | мм. | 3800 х 2300 х 2550 | ||
Секция мачты рядовая | мм. | 2013 х 800 х 680 | ||
Оголовок | мм. | 870 х 640 х 355 | ||
Ящик с метизами | мм. | 0,8 х 0,8 х 0,3 | ||
Окружающая среда эксплуатации оборудования: | ||||
температура воздуха в районе установки | град.С | от -20 до +40 | ||
относительная влажность | % | 80 при +25 град. С | ||
ветровой район установки | - | I-V | ||
сейсмичность | балл. | 0 | ||
взрывоопасность окружающей среды | - | невзрывоопасная среда | ||
Основные нормативные документы, в соответствии с которыми изготовлен подъемник | балл. | ТР ТС 010/2011, ТУ 28.22.11-016-54681284-2016 |
Внимание!
Кран ППК-500 с разборной стрелой.
Внимание!
Обратите внимание на конструкцию! Масса крана не должна быть менее 600кг (без противовесов) согласно заявленной грузоподъемности крана в 500 кг, тем самым, соответствуя нормам безопасности по ГОСТ 1451-77, данный факт препятствует опрокидыванию крана.
Кран ППК-500 поставляется вместе с комплектом противовесов -13шт (формы противовесов для заливки - бетон). Стоимость противовесов включена в стоимость крана ППК-500.
Показатель | Ед.изм | Значение |
Грузоподъемность максимальная | кг. | 500 |
Высота подъема, максимальная: | ||
– при установке крана на земле | м. | 4,3 |
– при установке на перекрытии | м. | 50,0 |
Вылет от оси вращения | м. | 2,42 |
Скорость подъема | м/мин. | 17 |
Угол поворота | град. | 360 |
Габаритные размеры установки в собранном состоянии: | ||
– длина | мм. | 4140 |
– ширина | мм. | 1690 |
– высота | мм. | 5380 |
Масса без к/г | кг. | 600 |
Габаритные размеры "базы" для транспортировки: | ||
– длина | мм. | 2480 |
– ширина | мм. | 1810 |
– высота | мм. | 1400 |
Масса базы | кг. | 530 |
Габаритные размеры "стрелы" для транспортировки: | ||
– длина | мм. | 2590 (2шт) |
– ширина | мм. | 480 |
– высота | мм. | 200 |
Масса стрелы | кг. | 70 |
Используются для подвески грузов. Предназначены для применения на промышленных предприятиях, транспортных, складских и других объектах.
Канатные универсальные УСК1 (СКП1) - Для непосредственного контакта груза с крюком крана служат петлевые канатные стропы. Наиболее распространенный вид строп.
Канатные кольцевые СКК1 - Для непосредственного контакта груза с крюком крана служат кольцевые канатные стропы СКК. Отличительной чертой этой модели является вдвое уменьшенный диметр каната при грузоподъемности, аналогичной петлевым стропам.
Канатные одноветвевые 1СК1 - Есть два подвида канатных строп 1 СК – одноветных: с коушем на верхней петле и без. Если коуш есть, то стропа используется как ремонтный комплект, иначе – как навешиваемая на крюк крана самостоятельная единица.
Канатные двухветвевые (2СК1) - Служат для закрепления грузов к крюкам грузоподъемного оборудования. Широко используются на промышленным предприятиях, складских и транспортных объектах.
Канатные четырёхветвевые (4СК1) - Состоящие из звена и четырех канатных ветвей, эти стропы используются на промышленных предприятиях, складских и строительных объектах.
Канатные четырёхветвевые (4СК1) | |||||||
Длина, м. | Диаметр стального каната, применяемого для изготовления, мм. | ||||||
8,3 | 11 | 12 | 14 | 15 | 16,5 | 19,5 | |
Грузоподъёмность, тонн | |||||||
1,25 | 2 | 3,2 | 4 | 5 | 6,3 | 8 |
Канатные двухветвевые (2СК1) | |||||
Длина, м. | Диаметр стального каната, применяемого для изготовления, мм. | ||||
8,3 | 11 | 14 | 16,5 | 19,5 | |
Грузоподъёмность, тонн | |||||
0,63 | 1 | 2 | 3,2 | 4 |
Канатные одноветвевые 1СК1 | ||||||||
Длина, м. | Диаметр стального каната, применяемого для изготовления, мм. | |||||||
8,3 | 11 | 12 | 14 | 15 | 16,5 | 19,5 | 22,5 | |
Грузоподъёмность, тонн | ||||||||
0,5 | 1 | 1,25 | 1,6 | 2 | 2,5 | 3,2 | 4 |
Канатные универсальные УСК1 (СКП1) | ||||||||
Длина, м. | Диаметр стального каната, применяемого для изготовления, мм. | |||||||
8,3 | 11 | 12 | 14 | 15 | 16,5 | 19,5 | 22,5 | |
Грузоподъёмность, тонн | ||||||||
0,5 | 1 | 1,25 | 1,6 | 2 | 2,5 | 3,2 | 4 |
Канатные кольцевые УСК2 (СКК1) | ||||||||
Длина, м. | Диаметр стального каната, применяемого для изготовления, мм. | |||||||
8,3 | 11 | 12 | 14 | 15 | 16,5 | 19,5 | 22,5 | |
Грузоподъёмность, тонн | ||||||||
1,0 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 |
Захват опорный ЗО-09.00.00.000 для поддонов кирпича и керамических камней , застропованный за две петли краном, подается к месту складирования кирпича. Монтажник наводит захват на поддон с кирпичом, опускает его, не доводя до уровня земли 80-100 мм, освобождает упоры и фиксирует их на поддоне.
Предприятие-изготовитель гарантирует соответствие захвата опорного З0-0,9.00.00.000 требованиям ТУ 4834-003-01332632-2008 и его безотказную работу в течении 6 месяцев со дня продажи заводом изготовителем при условии соблюдения потребителем правил эксплуатации, установленных инструкцией по эксплуатации.
Разновидности деревянных поддонов по ГОСТ 18343-80 представлены в таблице 1.
Таблица 1
Тип поддона | Номинальная грузоподъемность деревянного поддона, т | Номинальные размеры настила поддона, мм | Масса поддона, кг (не более) |
ПОД-на опорах, деревянный | 0,75 | 520х1030 | 22 |
ПОД-на опорах, металлический | 0,75 | 520х1030 | 22 |
ПОД-на опорах, деревянный | 0,9 | 770х1030 | 25 |
ПОД-на опорах, металлический | 0,9 | 770х1030 | 30 |
Захват для лестничных маршей ЗЛМ-1,7 предназначен для транспортирования, складирования и установки в проектное положение лестничных маршей. Условия эксплуатации захвата предусматривают его работу на строительных площадках в районах умеренного климата.
Применение захвата позволяет разнообразить приёмы транспортирования лестничных маршей, которые в этом случае можно безопасно перемещать прямо, и с наклоном, используя при этом различные исполнения крюков и строп.
Захват подбирается таким образом, чтобы длина несущего элемента соответствовала ширине лестничного марша, это позволяет установить его вплотную к стене.
Захват соответствует ГОСТ Р 58520-2019, ТУ 4834-004-01332632-2008, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
Грузоподъемность:1700кг.
Модификации: ЗЛМ-1,7-1035 / ЗЛМ-1,7-1185 / ЗЛМ-1,7-1335
Масса:от 120 до 140кг.
Площадка выносная ПВ-1.3 (далее "Площадка"), предназначена для временного размещения на ней строительных материалов и оборудования. Площадка изготовлена согласно ТУ 28.99.39-017-54681284-2018.
Площадка предназначена для временного размещения на ней строительных материалов и оборудования.
Климатическое исполнение - У, категория размещения 1 по ГОСТ 15150 при температуре окружающей среды от -20°С до +40 °С.
Показатель | Ед.изм | Значение |
Грузоподъемность | кг. | 2500 |
Тип ограждения площадки | - | разборное |
Материал настила | - | сталь |
Габаритные размеры рабочей платформы для приёма материала | ||
– Длина, не более | мм. | 2500 |
– Ширина, не более | мм. | 2200 |
Габаритные размеры Площадки в собранном виде | ||
– Длина, не более | мм. | 4750 |
– Ширина, не более | мм. | 2270 |
– Высота, не более | мм. | 1430 |
Масса, не менее | кг. | 790 |
[155] Леса строительные штыревые Э-507 [155] |
[156] Леса строительные штыревые ЛСПШ-2000-40 [156] |
[157] Леса строительные рамные ЛСПР-200 [157] |
[158] Леса строительные хомутовые ЛСПХ-40 [158] |
Если вы не выбрали подходящие Вам строительные леса производства ООО "Ремстройдормаш" г.Йошкар-Ола, то может Вас заинтересует следующая продукция:
Вышка-Тура [159]
Столики отделочника [160]
Всего ПЯТЬ причин:
1. Надежность, безопасность и долговечность конструкции;
2. Толщина стенки используемых труб только 3,5мм;
3. Качество сварных швов;
4. Сохранение геометрических размеров элементов конструкции в течение гарантийного периода;
5. Безопасное атравматическое исполнение узлов.
- для того чтобы купить штыревые леса Э-507 пр-во г.Йошкар-Ола, "Ремстройдормаш".
Леса строительные штыревые Э-507 (Безболтовые трубчатые леса для каменных и отделочных работ) предназначены для кладки каменных стен высотой до 40м, и для отделки фасадов зданий до 60м. Леса выполнены в соответствии с ТУ 5225-010-54681284-2007 и отдельными пунктами ГОСТ 27321-2018. Соединение лесов без применения болтов.
Леса возможно приобретать как комплектом, так и поэлементно. Дополнительно заказчик может приобрести настил деревянный (0,5х1,6) t=40мм.
В варианте сборки лесов для отделочных работ настил может собираться на шести ярусах. Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил.
Запрещается производить монтаж конструкции лесов, если значение высоты возводимой конструкции лесов превышает значение длины этой конструкции более чем в 2 раза.
Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах.
На рабочих ярусах лесов кроме настилов устанавливаются ограждения.
Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.
Леса вариант сборки для каменных работ собираются из элементов лесов для отделочных работ. Различие заключается в том, что крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки. Различие также в том, что настил может собираться только на двух ярусах из щитов для каменной кладки.
Характеристика | Ед. изм. | Для каменной кладки | Для отделочных работ |
Предельная высота | м. | 40 | 60 |
Шаг яруса | м. | 1,0 | 2,0 |
Шаг стоек вдоль стены | м. | 2,0 | 2,0 |
Расстояние между стойками перпендикулярно стене | м. | 1,6 | 1,6 |
Кол-во ярусов настила, одновременно укладываемых на леса | шт. | 2 | 6 |
Нормативная поверхностная нагрузка | кг/м2 | 250 | 200 |
Труба | мм. | 48х3,5 и 57х3,5 |
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. |
Примечание |
Л-1 |
Стойка | 4000 | 22,69 | |
Л-2 |
Стойка | 2000 | 11,92 | |
Л-4 |
Башмак | 3,25 | ||
Л-5 |
Связь | 2400 | 10,26 | |
Л-6 |
Ригель | 1900 | 9,91 | |
Л-9 |
Ригель | 1500 | 6,88 | |
Л-17 |
Лестница | 2415x435 | 15,5 | |
Л-13 |
Крюк двойной | 3,49 | ||
Л-14 |
Крюк одинарный | 1,28 | ||
Л-15 |
Анкер | 0,23 | ||
Щит деревянный | 27,0 |
Леса штыревые ЛСПШ-2000-40 представляют собой леса трубчатые стоечные приставные штыревые, предназначенные для отделочных и ремонтных работ на фасадах зданий высотой до 40 м. Леса выполнены в соответствии с ТУ 5225-010-54681284-2007 и отдельными пунктами ГОСТ 27321-2018. Соединение лесов без применения болтов.
Леса возможно приобретать как комплектом, так и поэлементно. Дополнительно заказчик может приобрести настил деревянный (0,5х1,6) t=40мм.
Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил.
Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах.
Запрещается производить монтаж конструкции лесов, если значение высоты возводимой конструкции лесов превышает значение длины этой конструкции более чем в 2 раза.
На рабочих ярусах лесов кроме настилов устанавливаются ограждения.
Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.
Характеристика | Ед. изм. | Для ремонтных и отделочных работ |
Предельная высота | м. | 40 |
Шаг яруса | м. | 2,0 |
Шаг стоек вдоль стены | м. | 2,5 |
Расстояние между стойками перпендикулярно стене | м. | 1,6 |
Кол-во ярусов настила, одновременно укладываемых на леса | шт. | 3 |
Нормативная поверхностная нагрузка | кг/м2 | 200 |
Труба | мм. | 48х3,5 |
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. |
Примечание |
Л-1 |
Стойка | 4150 | 19,10 | |
Л-2 |
Стойка | 2150 | 10,10 | |
Л-4 |
Башмак | 156 | 1,80 | |
Л-5 |
Связь | 3100 | 12,80 | |
Л-6 |
Ригель | 2442 | 10,20 | |
Л-9 |
Ригель | 1532 | 6,70 | |
Л-17 |
Лестница | 2415x435 | 15,5 | |
Л-13 |
Крюк двойной | 3,49 | ||
Л-14 |
Крюк одинарный | 1,28 | ||
Л-15 |
Анкер | 0,23 | ||
Щит деревянный | 27,0 |
Примечание: Ограждения (количество ярусов с ограждениями), бортовые доски, крепления бортовых досок, настил, грозозащита, деревянные подкладки комплектуются по согласованию с заказчиком.
Леса строительные приставные рамные ЛСПР-200 предназначены для отделочных и ремонтных работ на фасадах зданий высотой до 30 м. Леса выполнены в соответствии с ТУ 5225-010-54681284-2007 из трубы 42х1,5; 35х1,5; 25х1,5.
Леса ЛСПР-200 для отделочных и ремонтных работ представляют собой конструкцию, собираемую из следующих элементов: рама, рама с лестницей, диагональные стяжки, горизонтальные стяжки. Ограждения торцевые, помосты, элементы анкерного крепления к стене. Нижний ряд рам опирается на башмаки.
Рамы (с лестницами) и рамы (без лестниц) наращиваются друг другом до необходимой высоты. Рамы с лестницами устанавливаются во втором и третьем ряду от края лесов с двух сторон и служат для подъема рабочих на рабочий ярус.
Запрещается производить монтаж конструкции лесов, если значение высоты возводимой конструкции лесов превышает значение длины этой конструкции более чем в 2 раза.
Рамы, с целью устойчивости, связываются между собой диагональными и горизонтальными связями в шахматном порядке со стороны улицы и связями горизонтальными со стороны стены. В лесах для ремонтных работ в предпоследнем ярусе диагональные стяжки устанавливаются в каждом пролете. Крепление лесов к стене осуществляется через анкеры.
Леса можно приобретать как комплектом, так и поэлементно. В качестве основы под деревянный настил могут служить: каркас металлический (размер 1,0х3,0, выполнен из трубы 50х25х2,0) или ригель- 2 шт. (3м, выполнен из трубы 48х3,5).
Характеристика | Единицы измерения | Для отделочных работ |
Предельная высота | м. | 30 |
Шаг яруса | м. | 2,0 |
Шаг рам вдоль стены | м. | 3,0 |
Ширина яруса (прохода) между стойками рам | м. | 1,1 |
Кол-во ярусов настила, одновременно укладываемых на леса | шт. | 2 (верхних) |
Нормативная поверхностная нагрузка | Па (кг/м2) | 200 |
Внимание!
Обращаем ваше внимание на то, что элементы лесов, в частности рамы Р-01 и рамы Р-02, завод ООО "Ремстройдормаш" изготавливает двух типов Тип №1 (базовый) и Тип №2 (экспортный вариант) по желанию заказчика.
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. |
Р-01 |
Рама с лестницейТип №1Штырь для наращивания расположен сверху | 2080x1062 | 13,4 |
Р-01 |
Рама с лестницейТип №2Штырь для наращивания расположен снизу | 2080x1062 | 13,4 |
Р-02 |
Рама без лестницыТип №1Штырь для наращивания расположен сверху | 2080x1062 | 11,1 |
Р-02 |
Рама без лестницыТип №2Штырь для наращивания расположен снизу | 2080x1062 | 11,1 |
Р-03 |
Башмак (опорная пята) | 100x100x103 | 0,36 |
Р-04 |
Ограждение торцевое (дополн.) | 1140x45x80 | 1,4 |
Р-05 |
Связь диагональная | 3287 | 6,3 |
Р-06 |
Связь горизонтальная | 3050 | 2,93 |
Р-07 |
Крепление к стене (анкер, пробка) | 0,25 | |
Р-08 |
Ригель (дополн.) | 3060x65 | 11,9 |
Р-09 |
Каркас настила | 3060x1000x50 | 23 |
Для защиты от атмосферных электрических зарядов леса оборудуются молниеприемником и заземлением.
Так же дополнительно по желанию заказчика возможна комплектация строительных лесов лестницами с поручнями.
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. |
Р-11 |
Лестница с поручнями | 2600x670x610 | 25 |
Леса строительные хомутовые ЛСПХ-40 (Леса стоечные приставные) - это пространственная конструкция, собранная из стоек, горизонтальных и диагональных связей, соединенных между собой при помощи поворотных и неповоротных хомутов. Хомутовые леса могут применяться для зданий и сооружений сложной конфигурации (балконы, арки, карнизы), а также при наклонных основаниях. Конструкция лесов позволяет в широких пределах изменять схемы каркасов (шаг стоек, высоту яруса). Основным преимуществом хомутовых лесов является возможность использовать их в качестве дополнения к лесам других типов.
Крепление между элементами осуществляется с помощью хомутов поворотных и глухих – могут применяться для зданий сложной конфигурации как в плане, так и по высоте, а также при наклонных основаниях. Конструкция лесов стоечных приставных хомутовых позволяет в широких пределах изменять схемы каркаса в зависимости от очертания здания. Предназначены для отделочных и ремонтных работ на фасадах зданий высотой до 40 м, а также для каменной кладки стен зданий высотой до 20 м.
С целью повышения устойчивости лесов стыки стоек должны находится в разных уровнях, в пределах первого и самого верхнего яруса двухметровые и четырехметровые стойки чередуются. В промежуточных ярусах леса наращиваются только четырехметровыми стойками. Стойки с помощью хомутов соединяются со связями и поперечинами. Поперечины соединяются с пробками, смонтированными в фасаде ремонтируемого здания.
Характеристика | Единицы измерения. | Для каменной кладки | Для отделочных работ |
Предельная высота | м. | 20 | 40 |
Шаг яруса | м. | 1,0 | 2,0 |
Шаг рам вдоль стены | м. | 1,5 | 2,5 |
Ширина яруса (прохода) между стойками рам | м. | 1,4 | 1,25 |
Кол-во ярусов настила, одновременно укладываемых на леса | шт. | 3 | 19 |
Нормативная поверхностная нагрузка | Па (кг/м2) | 250 | 200 |
Труба | мм. | 48х3,5 |
Настил на ярусах лесов собирается из деревянных щитов, изготовленных из древесины хвойных пород. Щиты настила устанавливаются на связи.
Запрещается производить монтаж конструкции лесов, если значение высоты возводимой конструкции лесов превышает значение длины этой конструкции более чем в 2 раза.
В варианте сборки лесов для отделочных работ настил может собираться во всех ярусах.
Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил.
Жесткость лесов в плане обеспечивается установкой диагональных связей, соединяемых со стойками хомутами поворотными. Раскосы устанавливаются в двух крайних пролетах лесов.
На рабочих ярусах лесов кроме настилов устанавливаются бортовые доски и ограждения. Бортовые доски закрепляются с помощью скоб, а ограждения - хомутами. Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.
Леса - вариант сборки для каменных работ - собираются из элементов лесов для отделочных работ. Различие заключается в том, что крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки. Различие также в том, что настил может собираться только на трех ярусах из щитов для каменной кладки.
Леса возможно приобретать как комплектом, так и поэлементно. Дополнительно заказчик может приобрести настил деревянный (0,5х2,0) t=25мм.
Вышка-тура (производства ООО "Ремстройдормаш" г.Йошкар-Ола) представляет собой передвижную сборно-разборную конструкцию, выполненную в соответствии с ГОСТ 28012-89. Вышка-тура предназначена для отделоч-ных, ремонтных и монтажных работ, как внутри, так и снаружи жилых, гражданских и промышленных зданий.
[181] Вышка-тура ВТ-100 [181] |
[182] Вышка-тура ВТ-200Б [182] |
[183] Вышка-тура ВТ-250 [183] |
[184] Вышка-тура ВТ-250М [184] |
Для обеспечения устойчивости вышка-тура снабжена опорами, которые крепятся к основной конструкции вышка-туры. В рабочем ярусе устанавливаются рамы ограждения. Высота ограждения от уровня настила не менее 1,1 м.
Вышка-тура ВТ-100 изготовлена из трубы 20х20х1,5 (секция); 40х20х2,0 (основание); 25х1,5.

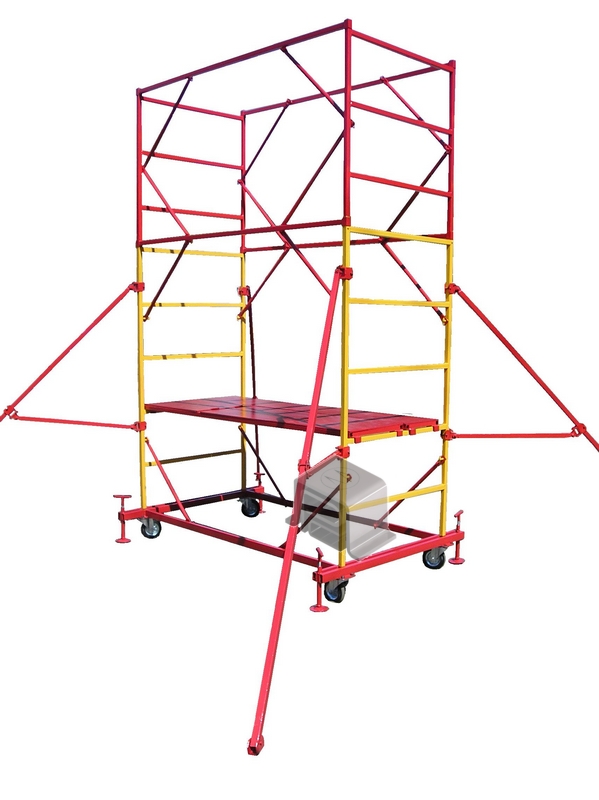

Вышка-тура ВТ-200 «Б» изготовлена из трубы 30х30х1,5 (секция); 50х25х2,0 (основание); 25х1,5.
Вышка-тура ВТ-250 изготовлена из трубы 42х1,5 (секция); 50х50х2,0 (основание).
Вышка-тура ВТ-250М изготовлена из трубы 42х1,5 (секция); 50х50х2,0 (основание).
Преимущество ВТ-250: удобство в транспортировке, так как основание является разборной конструкцией.
Ниже приведены технические характеристики вышка-тур с шагом яруса (секции) 1,2 и 2,0 метра.
Так же обращаем ваше внимание на возможность изготовления нестандартных вышка-тур, вышка-тур передвижных в труднодоступных местах с ограниченным пространством, с шагом яруса 0,46, 0,58 и 0,80 метра. Такие вышка-туры используют при очистке и ремонте нефтяных емкостей, подземных хранилищ, резервуаров и сооружений пескоструйными и другими абразивными способами.

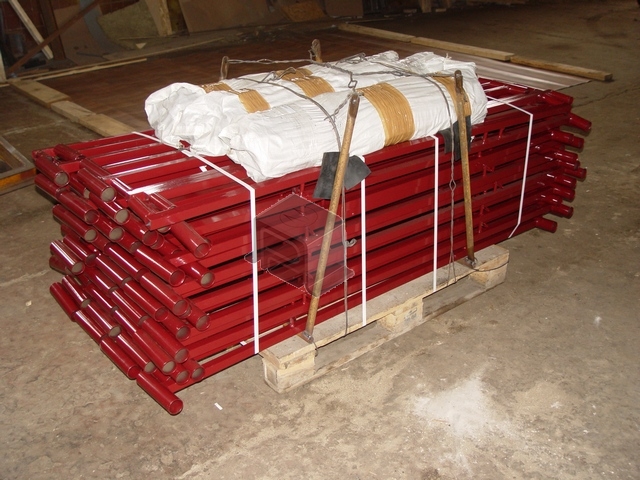

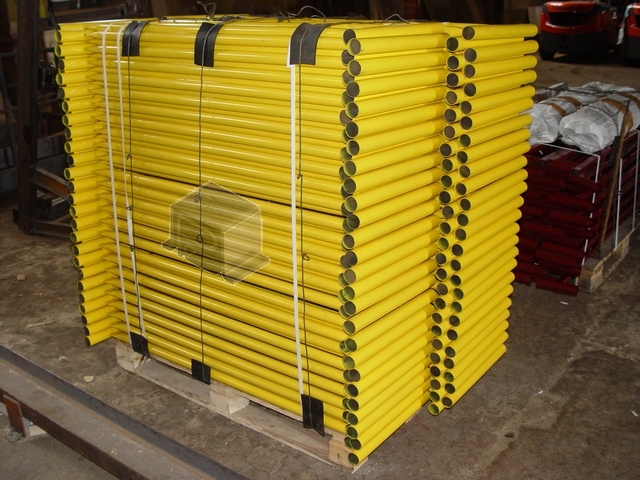

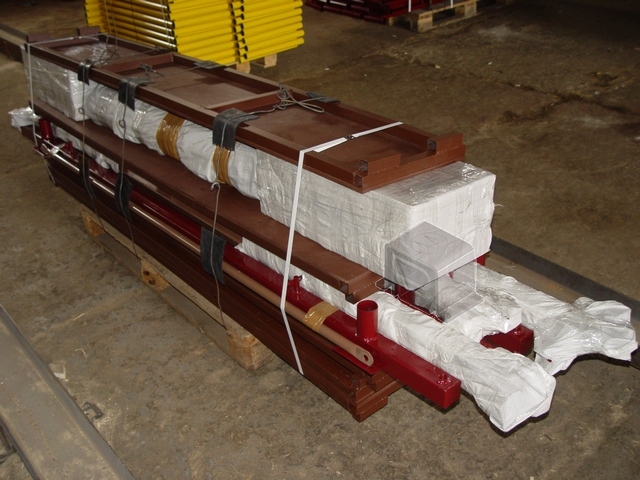

Для удобства и безопасности транспортировки груза мы позаботимся об упаковке заранее. Минимальные потери качества лакокрасочной поверхности будут обеспечены нашими бережливыми сотрудниками при погрузке и транспортировке до терминала транспортной компании.
Вышка-тура представляет собой передвижную сборно-разборную конструкцию, выполненную в соответствии с ГОСТ 28012-89. Вышка-тура предназначена для отделоч-ных, ремонтных и монтажных работ, как внутри, так и снаружи жилых, гражданских и промышленных зданий.
Для обеспечения устойчивости вышка-тура снабжена опорами, которые крепятся к основной конструкции вышка-туры. В рабочем ярусе устанавливаются рамы ограждения. Высота ограждения от уровня настила не менее 1,1 м.

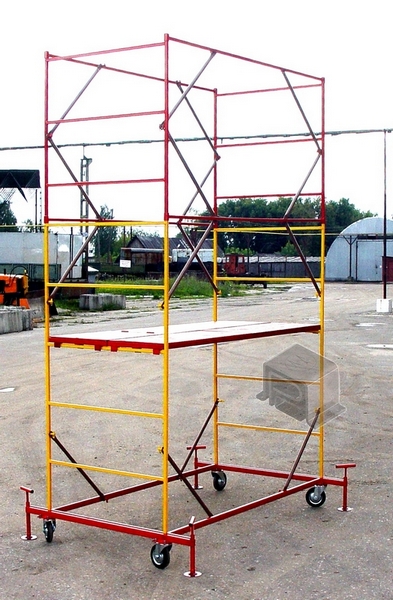

Вышка-тура ВТ-100 изготовлена из трубы 20х20х1,5 (секция); 40х20х2,0 (основание); 25х1,5.
Наименование | Ед. изм. | ВТ-100 |
Минимальная/максимальная высота | м. | от 2,2 до 4,2 |
Минимальная/максимальная высота рабочей площадки | м. | от 1,1 до 3,1 |
Нормативная равномерно распределенная нагрузка1 | кгс./м2 | 100 |
Шаг яруса (секции) | м. | 2,0 |
Расстояние между опорами по длине | м. | 2,1 |
Расстояние между опорами по ширине | м. | 1,45 |
Размеры рабочей площадки | м. | 1,0x2,0 |
Габаритные размеры | ||
– Рама опорная | мм. | 2000x1560 |
– Рама боковая | мм. | 1020x2075 |
– Рама ограждения | мм. | 1020x1100 |
– Стяжка горизонтальная | мм. | 2025 |
– Связь диагональная | мм. | 816 |
– Опора боковая | мм. | 2545 |
– Настил | мм. | 2020x420 |
– Настил с люком | мм. | 2020x505 |
1 - (здесь) необходимо учитывать нагрузку в зависимости от собственного веса конструкции (чем выше конструкция, тем заявленная нормативная равномерно распределенная нагрузка становится меньше за вычетом нагрузки, создаваемой собственным весом конструкции).
Вышка-тура представляет собой передвижную сборно-разборную конструкцию, выполненную в соответствии с ГОСТ 28012-89. Вышка-тура предназначена для отделочных, ремонтных и монтажных работ, как внутри, так и снаружи жилых, гражданских и промышленных зданий.
Для обеспечения устойчивости вышка-тура снабжена опорами, которые крепятся к основной конструкции вышка-туры. В рабочем ярусе устанавливаются рамы ограждения. Высота ограждения от уровня настила не менее 1,1 м.
Вышка-туры ВТ-200 и ВТ-200Б изготовлены из трубы 30х30х1,5 (секция); 50х25х2,0 (основание); 25х1,5.
Отличие ВТ-200 и ВТ-200Б: вышка-тура ВТ-200 поставляется с полностью разборным основанием.
Наименование | Ед. изм. | ВТ-200 / ВТ-200Б |
Минимальная/максимальная высота | м. | от 2,2 до 21,3 |
Минимальная/максимальная высота рабочей площадки | м. | от 1,1 до 20,2 |
Нормативная равномерно распределенная нагрузка1 | кгс./м2 | 200 |
Шаг яруса (секции) | м. | 2,0 |
Расстояние между опорами по длине | м. | 2,1 |
Расстояние между опорами по ширине | м. | 1,45 |
Размеры рабочей площадки | м. | 1,0x2,0 |
Габаритные размеры | ||
– Рама опорная | мм. | 2080x1400 |
– Рама боковая | мм. | 1030x2075 |
– Рама ограждения | мм. | 1030x1100 |
– Стяжка горизонтальная | мм. | 2035 |
– Связь диагональная | мм. | 816 |
– Опора боковая | мм. | 2545 |
– Настил | мм. | 2020x420 |
– Настил с люком | мм. | 2020x505 |
1 - (здесь) необходимо учитывать нагрузку в зависимости от собственного веса конструкции (чем выше конструкция, тем заявленная нормативная равномерно распределенная нагрузка становится меньше за вычетом нагрузки, создаваемой собственным весом конструкции).
Вышка-тура представляет собой передвижную сборно-разборную конструкцию, выполненную в соответствии с ГОСТ 28012-89. Вышка-тура предназначена для отделоч-ных, ремонтных и монтажных работ, как внутри, так и снаружи жилых, гражданских и промышленных зданий.
Вышка-тура ВТ-250 изготовлена из трубы 42х1,5 (секция); 50х50х2,0 (основание).
Преимущество ВТ-250: удобство в транспортировке, так как основание является разборной конструкцией.
Наименование | Ед. изм. | ВТ-250/0,7x1,6 | ВТ-250/1,2x2,0 | ВТ-250/2,0x2,0 |
Минимальная/максимальная высота | м. | от 2,7 до 7,5 | от 2,7 до 20,7 | от 2,7 до 19,5 |
Минимальная/максимальная высота рабочей площадки | м. | от 1,3 до 6,2 | от 1,3 до 19,4 | от 1,3 до 18,3 |
Нормативная равномерно распределенная нагрузка1 | кгс./м2 | 250 | 250 | 250 |
Шаг яруса (секции) | м. | 1,2 | 1,2 | 1,2 |
Расстояние между опорами по длине | м. | 1,9-4,2 | 2,35-4,6 | 2,35-4,6 |
Расстояние между опорами по ширине | м. | 0,85-3,55 | 1,29-4,0 | 2,1-4,8 |
Размеры рабочей площадки | м. | 0,7x1,6 | 1,2x2,0 | 2,0x2,0 |
Габаритные размеры | ||||
– База в сборе | мм. | 2070x340 | 2490x340 | 2490x340 |
– Рама боковая | мм. | 884x1200 | 1292x1200 | 2134x1200 |
– Стяжка горизонтальная | мм. | 1557x190 | 1947x190 | 1947x190 |
– Связь рядовая | мм. | 1478 | 1683 | 1683 |
– Опора боковая | мм. | 2615 | 2615 | 2615 |
– Защитное ограждение | мм. | 884x1200 | 1292x1200 | 2134x1200 |
– Перила | мм. | - | 1935x110 | 1935x110 |
– Настил | мм. | - | 2000x590 | 2000x465 |
– Настил с люком | мм. | 1600x700 | 2000x590 | 2000x590 |
1 - (здесь) необходимо учитывать нагрузку в зависимости от собственного веса конструкции (чем выше конструкция, тем заявленная нормативная равномерно распределенная нагрузка становится меньше за вычетом нагрузки, создаваемой собственным весом конструкции).
Вышка-тура строительная ВТ-250 серии "М" представляет собой передвижную сборно-разборную конструкцию, выполненную в соответствии с ТУ-5225-008-54681284-2005 и предназначенную для отделочных, ремонтных и монтажных работ, как внутри, так и снаружи жилых, гражданских и промышленных зданий, а так же в труднодоступных местах с ограниченным пространством, с шагом яруса 0,46-0,58 метра, в частности при очистке и ремонте нефтяных емкостей, подземных хранилищ, резервуаров и сооружений пескоструйными и другими абразивными способами.
Вышка-тура ВТ-250 изготовлена из трубы 42х1,5 (секция); 50х50х2,0 (основание).
Преимущество ВТ-250: удобство в транспортировке, так как основание является разборной конструкцией.
Наименование | Ед. изм. | ВТ-250 (М460) 1,2x2,0 | ВТ-250 (М580) 1,2x2,0 | ВТ-250 (М460) 2,0x2,0 | ВТ-250 (М580) 2,0x2,0 |
Минимальная/максимальная высота | м. | от 2,7 до 16,9 | от 2,6 до 20,9 | от 2,7 до 12,5 | от 2,7 до 19,0 |
Минимальная/максимальная высота рабочей площадки | м. | от 1,8 до 16,1 | от 1,4 до 19,7 | от 1,8 до 11,6 | от 1,5 до 17,8 |
Нормативная равномерно распределенная нагрузка1 | кгс./м2 | 250 | 250 | 250 | 250 |
Шаг яруса (секции) | м. | 0,46 | 0,58 | 0,46 | 0,58 |
Расстояние между опорами по длине | м. | 2,35-4,6 | 2,35-4,6 | 2,35-4,6 | 2,35-4,6 |
Расстояние между опорами по ширине | м. | 1,29-4,0 | 1,29-4,0 | 2,1-4,8 | 2,1-4,8 |
Размеры рабочей площадки | м. | 1,2x2,0 | 1,2x2,0 | 2,0x2,0 | 2,0x2,0 |
Габаритные размеры | |||||
– База в сборе | мм. | 2490x340 | 2490x340 | 2490x340 | 2490x340 |
– Рама боковая | мм. | 1292x460 | 1292x580 | 2134x460 | 2134x580 |
– Стяжка горизонтальная | мм. | 1947x190 | 1947x190 | 1947x190 | 1947x190 |
– Связь рядовая | мм. | 1683 | 1683 | 1683 | 1683 |
– Опора боковая | мм. | 2615 | 2615 | 2615 | 2615 |
– Защитное ограждение | мм. | 1292x460 | 1292x580 | 2134x460 | 2134x580 |
– Перила | мм. | 1935x110 | 1935x110 | 1935x110 | 1935x110 |
– Настил | мм. | 2000x400 | 2000x400 | 2000x400 | 2000x465 |
– Настил с люком | мм. | 2000x400 | 2000x400 | 2000x400 | 2000x590 |
Для удобства и безопасности транспортировки груза мы позаботимся об упаковке заранее. Минимальные потери качества лакокрасочной поверхности будут обеспечены нашими бережливыми сотрудниками при погрузке и транспортировке до терминала транспортной компании.
1 - (здесь) необходимо учитывать нагрузку в зависимости от собственного веса конструкции (чем выше конструкция, тем заявленная нормативная равномерно распределенная нагрузка становится меньше за вычетом нагрузки, создаваемой собственным весом конструкции).
Столик отделочника (далее столик), предназначен для производства отделочных, ремонтных и монтажных работ, как снаружи, так и внутри помещений, в том числе работы на лестничных маршах.
1. Столик представляет собой сборно-разборную конструкцию из стальных облегченных рам с лестницами, имеющую лакокрасочное износостойкое покрытие.
2. Конструкция столика позволяет изменять высоту рабочей площадки (настила).
3. Параллельные рамы (боковины 1 и 2) соединяются между собой центральной несущей рамой (поперечина 3) из облегченной трубы при помощи фиксирующих болтов (5). Фиксация рам происходит при помощи каркаса деревянного настила (4), который укладывается на рамы (рис.1).
4. Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды (от минус 30oС до плюс 40oС).
5. Столик отделочника разработан и изготовлен согласно ГОСТ 24258-88.
Примечание: Столики отделочника устанавливаются на ровной площадке. Столик отделочника СС.КР.ЛМ.02 предназначен для работы на лестничных маршах.Показатель | ед.изм. | СС.КР.Н.02 | СС.КВ.01 | СС.КВ.02 | СС.КР.01 | СС.КР.02 | СС.КР.У.01 | СС.КР.ЛМ.02 |
Основные характеристики | ||||||||
Высота до рабочего настила | мм. | 1360, 1160 | 1200, 1000, 800 | 925,725 | 1200, 1000, 800 | 925,725 | 1400, 1200, 1000 | 920-1370, 720-1170 |
Профиль трубы | круг | квадрат | квадрат | круг | круг | круг | круг | |
Размер трубы | мм. | Ф25,6x2,8 | 20x20x1,5 | 20x20x1,5 | Ф25x1,5 | Ф25x1,5 | Ф25x1,5 | Ф25x1,5 |
Количество ярусов | 2 | 3 | 2 | 3 | 2 | 3 | 2 | |
Шаг яруса | мм. | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Размеры рабочей площадки | ||||||||
- длина | мм. | 1390 | 1280 | 1080 | 1340 | 1095 | 1615 | 1095 |
- ширина | мм. | 750 | 550 | 470 | 600 | 470 | 750 | 470 |
Габаритные размеры | ||||||||
- длина | мм. | 1740 | 1280 | 1080 | 1512 | 1190 | 1730 | 1095 |
- ширина | мм. | 940 | 700 | 670 | 865 | 685 | 965 | 520 |
- высота | мм. | 1390 | 1200 | 925 | 1200 | 925 | 1400 | 1370 |
Нормативная поверхностная нагрузка на рабочий настил | кгС/м2 | 250 | 200 | 200 | 200 | 200 | 200 | 200 |
Масса | ||||||||
- с настилом | кг. | 42.5 | 25 | 17.6 | 29.3 | 21.5 | 39.3 | 21.5 |
- без настила | кг. | 25 | 12 | 9 | 14 | 11.3 | 17 | 11.3 |
[204]
[205]
Инвентарные шарнирно-панельные подмости каменщика ПКК-1.
Подмости ПКК-1 с опорами переменной высоты предназначены для производства работ при кладке стен до 9м жилых зданий, а также монтажа блоков и сборных конструкций. Представляют собой сварную конструкцию, состоящую из 3-х основных частей, полностью готовую к работе: 1) блок шарнирный (опора переменной высоты, она же "ножка"), 2) площадка в основании которой заложена металлическая несущая ферма с деревянным настилом и металлическими петлями, и 3) металло-деревянное ограждение.
Подмости ПКК-1 имеют два эксплуатационных положения, где в сложенном состоянии имеют высоту 1000мм. Зацепив сложенные подмости за внутренние петли, опоры ("ножки") опускаются автоматичски под собственным весом и фиксируются в стоячем положении, образуя общую высоту конструкции 2000мм.
Показатель | Ед.изм | Значение |
Максимально-допустимая нагрузка на настил при ярусном размещении подмостей: | ||
– первого (нижнего) яруса | кгс/м2 | 400 |
– второго яруса | кгс/м2 | 340 |
– третьего яруса | кгс/м2 | 280 |
– четвертого яруса | кгс/м2 | 220 |
Высота расположения настила: | ||
– в сложенном положении опор | мм. | 1000 |
– в поднятом положении опор | мм. | 2000 |
Размер настила в плане | мм. | 5300х2300 |
Габаритные размеры подмостей: | ||
– в сложенном рабочем положении опор | мм. | 5300х2300х1730 |
– в поднятом рабочем положении опор | мм. | 5300х2300х2730 |
– в транспортном положении | мм. | 5300х2300х1010 |
Масса: | кг. | 800 |
– в т.ч. металл | кг. | 550 |
– в т.ч. дерево | кг. | 250 |
Погрузка ПКК-1 в МАЗ "Зубренок" (6,2м х 2,5м х 2,5м):
Инвентарные шарнирно-панельные подмости каменщика ПКК-1М.
Предназначены для производства работ при кладке стен жилых зданий с высотой этажа 2,8 м и шириной помещений между капитальными стенами 2,5м. и более.
Подмости ПКК-1М состоят из: 1) опор ("ножки") 2) деревянная несущая ферма с настилом 3) вставки, канатные фиксаторы, крепеж.
Подмости ПКК-1М имеют два эксплуатационных положения, где в сложенном состоянии имеют высоту 900мм. Зацепив сложенные подмости за внутренние петли, опоры ("ножки") опускаются автоматичски под собственным весом и фиксируются в стоячем положении, образуя общую высоту конструкции 1800мм.
Подмости ПКК-1М можно приобрести как сборе так и поэлементно без деревянной несущей фермы (настила). Настил можно изготовить собственными силами, в паспорте прилагается чертеж настила.
Показатель | Ед.изм | Значение |
Несущая способность | кг/м2 | 400 |
Уровень настила относительно перекрытия | мм. | 900 и 1800 |
Размер настила в плане | мм. | 5500х2400 |
Габаритные размеры в собранном состоянии (вместе с деревянным настилом): | ||
– в сложенном рабочем положении опор | мм. | 5500х2400х850 |
– в поднятом рабочем положении опор | мм. | 5500х2400х1750 |
Габаритные размеры для транспортировки (без деревянного настила): | ||
– в транcпортном положении | мм. | 2100x600x1300 |
Масса: | ||
– настил деревянный | кг. | 525 |
– детали из металла | кг. | 245 |
Погрузка ПКК-1М в сборе с настилом в Автопоезд "13,6м" (13,6м х 2,5м х 2,5м):
Перейдите к разделам, которые находятся ниже или выберите интересующий вас товар в колонке находящейся слева "Вся продукция". За полной информацией и подробным прайсом цен обращайтесь к менеджерам отдела.
Работы с раствором/ бетоном:
[6] Заливка и стяжка полов [6] |
[4] Штукатурные работы [4] |
[3] Кладочные работы [3] |
[214] Торкретирование [214] |
Оборудование для приема,подачи раствора/бетона:
[215] Штукатурная станция ШС-4/6 [215] |
[216] Штукатурная станция ШС-4/6-2 - УПТЖР [216] |
[217] Штукатурная станция ШС-4/6-3 - Салют [217] |
[218] Штукатурная станция ШС-4/6-4 - ШМ [218] |
[219] Установка для перемеш-я и выдачи раствора У-342М [219] |
[220] Растворонасосы [220] |
[221] Раствороподающая установка РЭШУ СО-50 [221] |
[222] ПневмонагнетательСО-241К-Р11 [222] |
[223] Ящик растворный [223] |
[224] "Гирлянда" (из ящиков растворных) [224] |
[225] Бункер для раствора/ бетона "Туфелька" [225] |

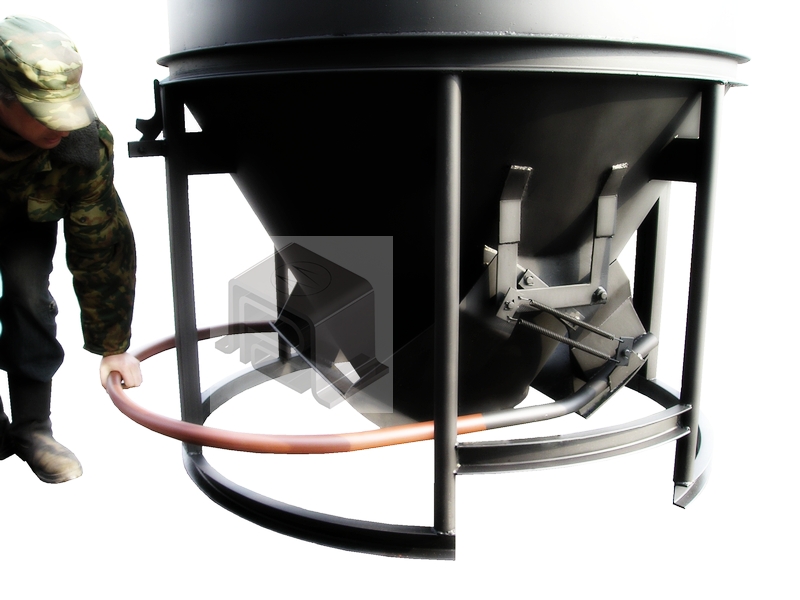

[226] Бункер для раствора/ бетона "Воронка" [226] |
[214] Торкретирование [214] |
Штукатурная станция ШС-4/6-2 - серии "УПТЖР" предназначена для приема товарного штукатурного и кладочного раствора, доведения его до необходимой рабочей консистенции, процеживания и подачи к рабочим местам штукатуров для нанесения на вертикальные, горизонтальные оштукатуриваемые поверхности с помощью форсунок и при заливке полов и перекрытий.
Станция представляет собой утепленный фургон, в котором расположен приемный бункер, сдвоенное роторное колесо с механизмом вращения, растворонасос, система отопления, электрооборудование.
Станция применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой.
Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 20oС до плюс 40oС.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.
Важно!: Данное строительное оборудование можно укомплектовать следующими связующими [230]
Показатель | Ед.изм | Значение |
Производительность1 | м3/час | от 3 до 6 |
Объем приемного бункера | м3 | 3,0 |
Мощность электродвигателя привода роторного колеса | кВт | 7,5 |
Мощность электрокалорифера | кВт | 5 |
Общая потребляемая мощность1 | кВт | от 12 |
Частота вращения роторного колеса | об/мин | 15 |
Объем минимального готового замеса при приготовлении раствора | л. | от 250 |
Растворная смесь для штукатурной станции | ||
Размер заполнителя | мм | до 10мм |
Марка согласно подвижности по ГОСТ 28013-981 | - | ПК2, ПК3, ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-861 | см | от 8 до 14 |
Габаритные размеры установки | ||
– Длина | мм. | 4050 |
– Ширина | мм. | 2500 |
– Высота | мм. | 2250 |
Масса1, не менее | кг. | 3200 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6-2:
Таблица 1Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50ПА2 | СО-50ПА | СО-50П2 |
Жесткие растворы | - | да | да | да | да | да | да |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности и заливка полов | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | поршень | поршень | поршень |
Основные характеристики | |||||||
Производительность1 | м3/час | 3,0/4,0 | 4,0 | 3,0/4,0 | 4,0/5,3 | 6,0 | 4,0/6,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более2 | м. | 300 | 300 | 250 | 300 | 300 | 250 |
− по вертикали, не более2 | м. | 130 | 120 | 80 | 130 | 120 | 80 |
1 - в зависимости от растворонасоса.
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
Всего ПЯТЬ причин:
1. Универсальность: возможность приготовления раствора вручную из сухих смесей;
2. Термоизоляция и автономное отопление кабины оператора при отрицательных температурах;
3. Прогрев раствора при отрицательных температурах;
4. Безопасность: надёжный каркас станции, безопасное исполнение узлов и механизмов;
5. чистый фасад! промывка штукатурных рукавов через растворонасос и слив "промывки" в бункер станции.
- для того чтобы купить штукатурную станцию ШС-4/6 пр-во г.Йошкар-Ола, "Ремстройдормаш".

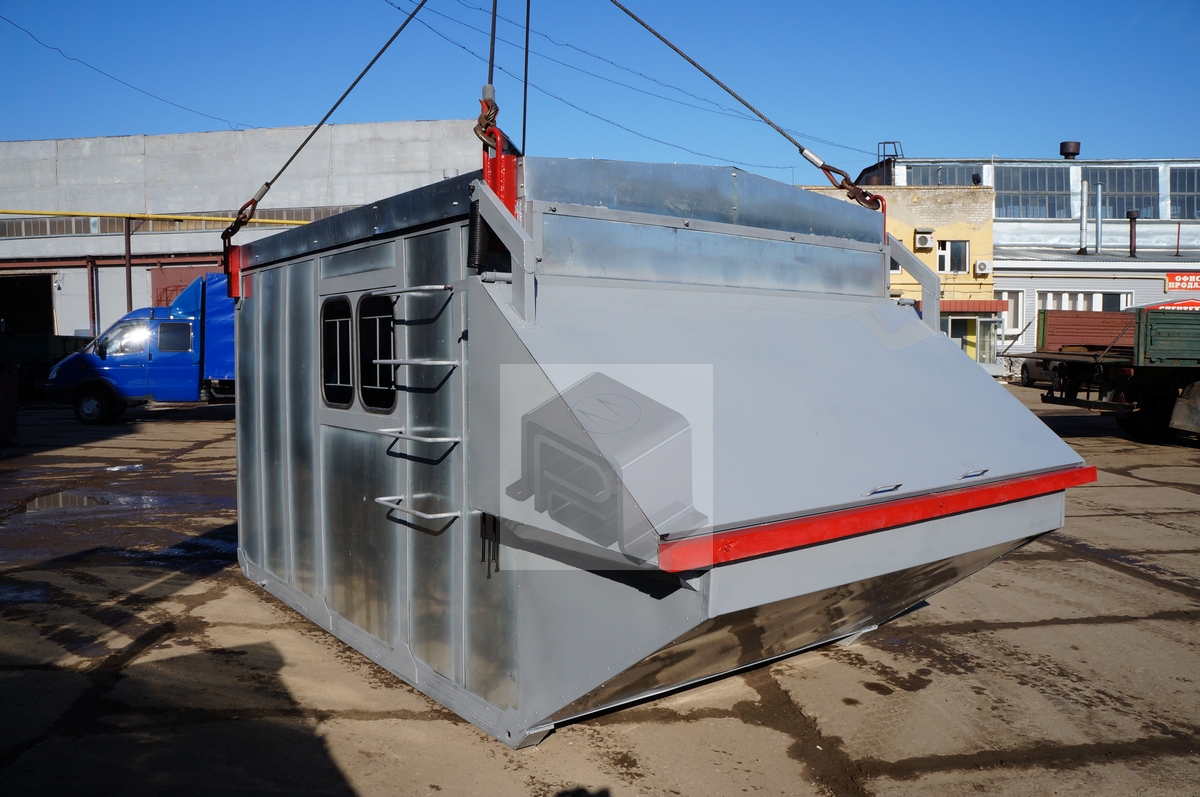

Штукатурная станция ШС-4/6 (при- мечание, здесь: "тольмер" или "катамаран") предназначена для приема товарного раствора, доведения его до необходимой рабочей консистенции, процеживания и подачи к рабочим местам штукатуров для нанесения на оштукатуриваемые поверхности, заливке полов и нанесения на вертикальные оштукатуриваемые поверхности с помощью форсунок.
Станция представляет собой утепленный фургон, в котором расположен приемный бункер, элеваторное колесо с механизмом вращения, водяной бак с водяным ТЭНом, растворонасос, бункер с виброситом, система отопления, электрооборудование.
Станция применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой.
Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 20oС до плюс 40oС.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.
Важно!: Данное строительное оборудование можно укомплектовать штукатурными рукавами и соединениями. [230]
Показатель | Ед.изм | Значение |
Производительность1, не более | м3/час | 4/6 |
Объем приемного бункера, не более | м3 | 2,7 |
Мощность электродвигателя привода элеваторного колеса | кВт | 7,5 |
Мощность ТЭН (бак с водой) | кВт | 5 |
Общая потребляемая мощность1 | кВт | 21,70/25,20 |
Частота вращения элеваторного колеса, расчетное | об/мин | 15 |
Объем минимального готового замеса при приготовлении раствора | л. | от 300 |
Растворная смесь для штукатурной станции | ||
Размер заполнителя | мм | до 5мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК3 и ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 10 до 14 |
Габаритные размеры установки | ||
– Длина | мм. | 4600 |
– Ширина | мм. | 2450 |
– Высота | мм. | 2250 |
Масса1, не менее | кг. | 3250 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:
Таблица 1Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50Д [253] | СО-50ДМ | СО-49Д [254] |
Жесткие растворы | - | да | да | да | нет | нет | нет |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
Основные характеристики | |||||||
Производительность1 | м3/час | 3,0/4,0 | 4,0 | 3,0/4,0 | 6,0 | 6,0 | 4,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более2 | м. | 300 | 300 | 250 | 250 | 250 | 160 |
− по вертикали, не более2 | м. | 130 | 120 | 80 | 60 | 60 | 35 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:
Таблица 2Показатель | Ед.изм | СО-50ПА2 | СО-50П2 | СО-50ПА | СО-50Д-АМ | СО-50АМ | СО-49Д-С |
Жесткие растворы | - | да | да | да | нет | нет | нет |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
Основные характеристики | |||||||
Производительность1 | м3/час | 4,0/5,3 | 4,5/6,0 | 6,0 | 6,0 | 6,0 | 4,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более | м. | 250 | 250 | 300 | 250 | 250 | 160 |
− по вертикали, не более | м. | 100 | 80 | 100 | 60 | 60 | 35 |
1 - в зависимости от растворонасоса.
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
3 - ШС-4/6 (СО-50Д) является полным аналогом СШ-6 СО-50АМ, ПШУ-1, УШОС-6.
Штукатурная станция ШС-4/6-3 - серии "Салют" – представляет собой металлическую конструкцию, которая состоит из общей рамы, приемного бункера, кабины оператора (машинное отделение). В последней размещен комплект технологического оборудования, где управление работой станции осуществляется со шкафа управления.
Станция представляет собой утепленный фургон, в котором расположен приемный бункер с виброситом, шнек с механизмом вращения, водяной бак, растворонасос, система отопления, электрооборудование. Станция применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой.
ШС-4/6-3 - серии «САЛЮТ» пригодится для подрядчиков, которые выполняют универсальные работы такие как: кладка в летнее и зимнее время, заливка полов и перекрытий малоэтажных и высокоэтажных зданий и сооружений, оштукатуривание поверхности (в базовую комплектацию включен растворонасос [220] - "по выбору").
ШС-4/6-3 - серии «САЛЮТ» есть ничто иное как, оборудование 2 в 1. "Зима" это - У-342М [219], а "лето" - это модификация штукатурной станции ШС-4/6 [215].
Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 20°С до плюс 40°С. При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.
Важно!: Данное строительное оборудование можно укомплектовать следующими связующими [230]
Наименование | Ед. изм. | Значение |
Объем приемного бункера | м3 | 4,0 |
Диаметр шнека | мм. | 1480 |
Частота вращения шнека | об/мин | 15 |
Производительность1 | м3/ч | от 3 до 12 |
Мощность электрокалорифера | кВт | 5 |
Мощность электродвигателя привода шнека | кВт | 7,5 |
Мощность ТЭНов (бак с водой) | кВт | 15 |
Общая установленная мощность1 | кВт | 33,5 - 37 |
Растворная смесь для штукатурной станции | ||
Размер заполнителя | мм | до 10мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2, ПК3, ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 |
Габаритные размеры установки | ||
– Длина | мм. | 5670 |
– Ширина | мм. | 2455 |
– Высота | мм. | 2270 |
Масса1, не менее | кг. | 4000 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6-3:
Таблица 1Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50ПА2 | СО-50ПА | СО-50П2 |
Жесткие растворы | - | да | да | да | да | да | да |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности и заливка полов | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | поршень | поршень | поршень |
Основные характеристики | |||||||
Производительность1 | м3/час | 3,0/4,0 | 4,0 | 3,0/4,0 | 4,0/5,3 | 6,0 | 4,0/6,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более2 | м. | 300 | 300 | 250 | 300 | 300 | 250 |
− по вертикали, не более2 | м. | 130 | 120 | 80 | 130 | 120 | 80 |
1 - в зависимости от растворонасоса.
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
- упрощенный аналог установки СО-114
Штукатурная станция ШС-4/6-4, серии "Штукатурная машина - ШМ-УППР", предназначена для приготовления из готовой сухой растворной смеси кладочной, штукатурной или облицовочной растворной смеси, ее транспортирования по рукавам и нанесения (соплования) на поверхность на объектах, обеспеченных электроэнергией и водой.
Установка применяется на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 0ºС (273К) в закрытых помещениях или под навесом.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция установки, растворопровода и системы водоснабжения.
Станция штукатурная ШС-4/6-4 (современный аналог TORBOSOL UNI 30, Putzmeister P13; аналог СССР - СО-57, СО-85) выполнена в виде передвижной (на колесах) установки, в машинном отделении которой размещен комплект технологического оборудования и установлена электропусковая аппаратура. Управление работой станции осуществляется со шкафа управления.
Станция штукатурная ШС-4/6-4 состоит из металлической рамы на колесах, совмещенной с приемным бункером, который имеет шнек с приводом, растворосмесителя, который имеет лопастной вал с приводом, вибросита, растворонасоса, кожуха, форсунки, шкафа управления.
Важно!: Данное строительное оборудование можно укомплектовать следующими связующими [230]
Показатель | Ед.изм | Значение |
Производительность1 | м3/час | 3-4 |
Форсунка штукатурная, тип | - | ФП-4 |
Объем готового замеса растворосмесителя | м3 | 0,1 |
Объем приемного бункера вторичного перемешивания | м3 | 0,2 |
Мощность привода штукатурной машины | кВт | 2,07 |
Общая потребляемая мощность1 | кВт | 6,07-9,57 |
Время перемешивания растворосмесителя | с | 105...120 |
Частота вращения лопастного вала смесителя | об/мин | 71 | Напряжение | В | 380 |
Растворная смесь для штукатурной машины | ||
Размер заполнителя1 | мм | до 5 |
Марка согласно подвижности по ГОСТ 28013-981 | - | ПК2*, ПК3, ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 9* до 14 |
Габаритные размеры установки / в транспортном положении | ||
– Длина | мм. | 2600 / 2100 |
– Ширина | мм. | 1920 / 1920 |
– Высота | мм. | 1585 / 1700 |
Масса1, не менее | кг. | от 700 до 900 |
Примечание: * - в зависимости от растворонасоса, перед приобретением уточнить марку насоса
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6-4:
Таблица 1Показатель | Ед.изм | СО-49ПА2 | СО-49П2 | СО-49Д |
Жесткие растворы | - | да | да | нет |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | |
Основной рабочий элемент насосной камеры | - | поршень | поршень | диафрагма |
Основные характеристики | ||||
Производительность2 | м3/час | 3,0/4,0 | 3,0/4,0 | 4,0 |
Кран шаровый: | ||||
− Dу | мм. | - | 38 | 38 |
− Давление (max) | МПа. | - | 4,0 | 1,6-2,5 |
− Рабочее давление насоса (max) | кгс./см2. | 35 | 30 | 15 |
Дальность подачи раствора2 | ||||
− по горизонтали, не более | м. | 300 | 250 | 160 |
− по вертикали, не более | м. | 130 | 80 | 35 |
Ход поршня | мм. | 120 | 90 | - |
Ход плунжера | мм. | - | - | 90 |
Длина гильзы | мм. | 220 | 188 | - |
Диаметр поршня | мм. | 100 | 100 | - |
Диаметр плунжера | мм. | - | - | 90 |
Масляный картер зубчатой передачи | - | - | - | + |
Шары обрезиненные, диаметр | мм. | 50 и 70 | 50 и 70 | 60 и 60 |
* - в зависимости от растворонасоса, перед приобретением уточнить марку насоса.
1 - в зависимости от растворонасоса. Внимание! Данная установка не является автоматизированным устройством. Производительность и непрерывность работы установки ШС-4/6-4 полностью зависит непосредственно от применения ручного труда персонала.
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
Штукатурная машина ШМ-4 (далее штукатурная машина), предназначена для замешивания, подачи и нанесения растворов на основе готовых смесей, признанных их изготовителями годными для использования с подобными машинами: растворов на гипсовой основе, растворов на основе ангидридной муки, растворов на цементной основе, изоляционных растворов, растворов для заделки швов и т. д. Применяется штукатурная машина (как и аналогичное оборудование) на объектах строительства невысоких малоподъездных зданий, а так же котеджного строительства.
Установка применяется на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 5ºС (278К) в закрытых помещениях или под навесом.
Штукатурная машина ШМ-4 (аналог GRAND-4, RETY 4, PFT G4, Putzmeister MP25, Kaleta 5) выполнена в виде передвижной установки, на опорной раме которой размещен комплект технологического оборудования и установлена электропусковая аппаратура. Оборудование размещено в технологической последовательности.
Управление работой штукатурной машины осуществляется со шкафа управления.
Показатель | Ед.изм | Значение |
Объем бункера | л. | 180 |
Производительность1 | л./мин. | 8-55 |
Давление при подаче, не более | бар. | 30 |
Дальность подачи | м. | до 50 |
Шнековый насос | - | D6 |
Фракция заполнителя | мм. | до 4 |
Привод насоса | кВт/V | 5,5/380 |
Привод смесителя | кВт./V | 0,75/380 | Необходимый компрессор | кВт./ - л./мин. | 0,9 - 200 |
Водяной насос | кВт. | 0,75 |
Габаритные размеры установки / в транспортном положении | ||
– Длина | мм. | 1140 |
– Ширина | мм. | 750 |
– Высота | мм. | 1585 |
Масса1, не менее | кг. | 280 |
В случае застройки и подрядка крупных объектов строительства: многоподъездных многоэтажных зданий, - мы рекомендуем иное оборудование для штукатурных работ:
[221] Установка РЭШУ СО-50 [215] |
[215] Штукатурная станция ШС-4/6 [215] |
[216] Штукатурная станция УПТЖР [216] |
[217] Штукатурная станция Салют [217] |
[218] Штукатурная станция УППР [218] |
[220] Растворонасосы [220] |
Раствороподающие этажные штукатурные установки РЭШУ СО-50 предназначены для транспортирования штукатурных растворов, которые завозят на строительство с растворных заводов, а так же предназначена для механизированного нанесения раствора в пределах трех-пяти этажей. Так же установка может быть использована как станция перекачки. Установка состоит из растворонасоса серии СО-49 или СО-50, бункера с побуждающим устройством или без него вместимостью 0,2 м3, оснащенного виброситом.
При транспортировании оборудования растворонасос и бункер разъединяют и перемещают отдельно. При необходимости раствор можно наносить с помощью механической или пневматической форсунки. Если раствор наносится с пневматическим распылением, то к установке требуется компрессор.
Показатель | Ед.изм | Значение |
Производительность1 | м3/час | от 3 до 6 |
Объем приемного бункера | м3 | 0,2 |
Общая потребляемая мощность1 | кВт | до 7,62 |
Побуждающее устройство | - | отсутствует |
Растворная смесь для штукатурной станции | ||
Размер заполнителя | мм | до 5мм |
Марка согласно подвижности по ГОСТ 28013-981 | - | ПК2, ПК3, ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-861 | см | от 6 до 14 |
Габаритные размеры установки | ||
– Длина | мм. | - |
– Ширина | мм. | - |
– Высота | мм. | - |
Масса1, не менее | кг. | - |
1 - в зависимости от растворонасоса.
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 10 см по ГОСТ 5802-86.
Важно!: Данное строительное оборудование можно укомплектовать следующими связующими [230]
- нас подделывают - значит нам подражают!
- но только мы позаботимся о вашей безопасности;
- обезопасьте свой бизнес;
- не вкладывайтесь в ремонт гаражного оборудования;
- надежные двигатели ВЭМЗ / Могилев;
- пусковая аппаратура Dekraft;
Установка для вторичного перемешивания, прогрева и выдачи раствора У-342М (аналог УВР-4, УВР-3,5) (примечание здесь, в общепринятом обиходе - "омолаживатель" раствора, "растворомешалка" на 4куб.м., раствор-раздаточная станция УПТР, установка УВР, УПВР, УППВР) предназначена для приема раствора из подающих устройств, перемешивания и подогрева в процессе хранения на строительном объекте. А также для выдачи в подъемный бункер или растворный ящик. Разработанная конструкция и принцип действия установки У-342М является собственностью Завода "РСДМ", что подтверждается ПАТЕНТОМ на данную продукцию.
Работа установки основана на периодическом вращении шнека, поддерживающего постоянную готовность строительного раствора в рабочем состоянии. Установка оборудована системой обогрева, что позволяет использовать ее в зимнее время года.
Для тех, кто уже оценил достоинства и надежность установки У-342М, мы советуем приобрести универсальное оборудование ШС-4/6-3 - типа "САЛЮТ" [217]. ШС-4/6-3 - типа "САЛЮТ" пригодится для подрядчиков, которые выполняют универсальные работы такие как: кладка в летнее и зимнее время, заливка полов и перекрытий малоэтажных и высокоэтажных зданий и сооружений, оштукатуривание поверхности (в базовую комплектацию включен растворонасос [220] - "по выбору").
Показатель | Ед.изм | Значение |
Емкость установки* для полной выгрузки раствора из смесителей или самосвалов |
м3 | 4 |
Диаметр шнека | мм. | 1480 |
Частота вращения шнека | об/мин. | 15 |
Производительность выгрузки | л/мин. | 500 |
Режим работы установки | ПВ | 25% |
Мощность электрокалорифера: | ||
– базовый | КВт | 5 |
– утепленный | КВт | 2x5 |
Электродвигатель привода шнеков: | ||
– мощность | кВт | 7,5 |
– частота вращения вала электродвигателя | об/мин. | 1450 |
– общая установленная мощность: | ||
–– базовый | КВт | 12,5 |
–– утепленный | кВт | 17,5 |
Растворная смесь для У-342М | ||
Размер заполнителя | мм | до 8мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2, ПК3, ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 6 до 14 |
Габаритные размеры установки: | ||
– длина | мм. | 4350 |
– ширина | мм. | 1900 |
– высота | мм. | 2100 |
Масса, не менее | кг. | 2100 |
Срок службы | лет | 6 |
В связи с появлением звонков по выходу из строя установки У-324М "якобы" производства г.Йошкар-Ола, г.Самара, г.Екатеринбург обращаем Ваше внимание на тот факт, что данная установка может являться подделкой! Настоящие и качественные "Установки для перемешивания и выдачи раствора У-342М" производятся только на заводе ООО "Ремстройдормаш".
Небрежная сборка и некачественные сварные швы – вот первый признак подделки!
Ряд растворонасосов разработан и произведен нашим предпрятием для транспортирования и нанесения на обрабатываемую поверхность штукатурного раствора с крупностью фракции не более 5 мм и подвижностью не менее 10 см по эталонному конусу ГОСТ 5802-86 при производстве отделочных работ в строительстве. В частности к ним относятся растворонасосы мембранного типа (диафрагма) - СО-49Д-1, СО-49Д, СО-50Д, СО-50ДМ.
Поршневые растворонасосы
- в частности СО-49ПА2, СО-49П2, СО-49ПА, СО-50ПА2, СО-50П2, СО-50ПА - для транспортирования и нанесения на обрабатываемую поверхность штукатурного раствора с крупностью фракции не более 5 мм, кладочного раствора с крупностью фракции не более 10 мм и подвижностью не менее 8 см по эталонному конусу ГОСТ 5802-86 при производстве отделочных работ в строительстве.Важно: Растворонасосы технологически используются в штукатурных станциях серии ШС-4/6 (и ее модификации) или аналогичном оборудовании, прошедших сертификацию или декларирование о соответствии техническим регламентом Таможенного Союза и/или Евразийского Экономического Союза. За использование насоса вне штукатурной станции в качестве самостоятельного оборудования производитель ответственности не несет.
Показатель | Ед.изм | СО-49ПА2 | СО-49ПА | СО-49П2 | СО-50Д | СО-50ДМ | СО-49Д |
Жесткие растворы | - | да | да | да | нет | нет | нет |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
Основные характеристики | |||||||
Производительность1 | м3/час | 3,0/4,0 | 4,0 | 3,0/4,0 | 6,0 | 6,0 | 4,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более2 | м. | 300 | 300 | 250 | 250 | 250 | 160 |
− по вертикали, не более2 | м. | 130 | 120 | 80 | 60 | 60 | 35 |
Применяемая растворная смесь | |||||||
Размер заполнителя | мм | до 5мм | |||||
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2, ПК3, ПК4 | ПК3 и ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 | от 10 до 14 |
Показатель | Ед.изм | СО-50ПА2 | СО-50П2 | СО-50ПА | СО-50АТ | СО-50Д-АМ | СО-49Д-С |
Жесткие растворы | - | да | да | да | нет | нет | нет |
Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | ||||
Основной рабочий элемент | - | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
Основные характеристики | |||||||
Производительность1 | м3/час | 4,0/5,3 | 4,5/6,0 | 6,0 | 6,0 | 6,0 | 4,0 |
Дальность подачи раствора1 | |||||||
− по горизонтали, не более | м. | 300 | 250 | 300 | 250 | 250 | 160 |
− по вертикали, не более | м. | 130 | 80 | 100 | 60 | 60 | 35 |
Применяемая растворная смесь | |||||||
Размер заполнителя | мм | до 5мм | |||||
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2, ПК3, ПК4 | ПК3 и ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 | от 10 до 14 |
Растворонасосы применяются на объектах, обеспеченных электроэнергией и водой, в закрытых помещениях или под навесом при температуре окружающей среды не ниже 0ºС (273К) – если используется вода в системе охлаждения или насосной камере – и не ниже -20ºС (253К) – если используется тосол или антифриз.
1 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 12 см по ГОСТ 5802-86.
2 - Внимание! Для решения разногласий приводится следующая информация. Величина дальности подачи является величиной фактической и носит ограниченный характер.
К примеру: насос СО-49Д и его аналоги - дальность подачи по вертикали не более 35 метров (то есть от 0 до 35 метров согласно паспорта), взависимости от используемой дальности по горизонтали. Дальность подачи не может описываться ограничивающим интервалом "не менее", так как с увеличением дальности подачи растет давление в растворопроводе, соответственно растет и нагрузка на привод насоса. Интервал "не менее" это ошибка, правильным считать "не более", доказательством тому являются паспортные данные аналогичных строительных узлов и машин, разработанных и производимых в Германии, Италии и США.
Установка мокрого торкретирования СО-50ПБН диафрагменных насосов для транспортирования штукатурного раствора серии СО-50Д-АМ.
Торкретированием называется работа по нанесению механическим путем торкретмасс на различного рода поверхности (бетонные, каменные, кирпичные и металлические) с помощью торкрет-установки.
Потребность в нанесении на поверхности слоя торкретмасс возникает при выполнении гидро-изоляционных работ, работ по защите конструкций от воздействия агрессивных водогазопаровоздушных сред, а также при восстановлении разрушенных поверхностей слоев бетонных конструкций, защитных слоев железобетонных конструкций, при наличии в бетоне глубоких раковин, трещин со значительным раскрытием или отверстий в несущих конструкциях, ослабляющих последние. Кроме того, метод торкретирования может быть использован для нанесения огне- и кислотоупорных покрытий из спецбетонов в металлургической промышленности.
Отличие пневмобетонирования от других способов торкретирования заключается в том, что по материальному трубопроводу транспортируются во взвешенном состоянии и наносятся с помощью сопла на обрабатываемую поверхность со скоростью 70-90 м/с достаточно пластичные бетонные смеси с мелкозернистым заполнителем. Причем смесь может быть приготовлена централизованно на растворобетонном заводе или в смесителе установки.
Торкрет установка СО-50ПБН (на базе растворонасоса СО-50Д-АМ) применяется при ремонте и возведении зданий и сооружений, а именно:
- строительство резервуаров, емкостей, башен;
- строительство, гидроизоляция и ремонт гидротехнических сооружений;
- строительство ж/д и а/м тоннелей;
- крепление строительных котлованов;
- крепление скальных откосов;
- усиление конструкций кладки и бетона;
- строительство куполов, оболочек положительной и отрицательной кривизны;
- строительство тонкостенных перегородок и стен жесткости промышленных зданий;
- защитные работы подземных сооружений;
- антикоррозийная защита стальных конструкций;
- восстановление защитного слоя бетонных конструкций;
- нанесение износоустойчивых покрытий;
- устранение дефектов бетонных сооружений;
- ремонт тоннельных покрытий, градирен, мостов и т.п.
Показатель | Ед.изм | Значение |
Производительность1 | м3/час | до 6 |
Давление на смесь | атм/бар (кгс/см2) | до 23 |
Объем приёмного бункера | м3 | 0,15 |
Общая потребляемая мощность | кВт | 7,75 + NК |
Привод подачи смеси | - | пневматический |
Диаметр подключаемых растворо-/бетоноводов | мм | 65 или 50 |
Растворная смесь для СО-50ПБН | ||
Размер заполнителя | мм | до 5мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 4 до 6 |
Бетонная смесь для СО-50ПБН | ||
Размер заполнителя | мм | до 5мм |
Марка по удобоукладываемости по ГОСТ 7473-94 | - | П3 и П4 | Измерение подвижности (методы контроля) по конусу ГОСТ 10181-81 | см | от 8 до 20 |
Марка по удобоукладываемости по ГОСТ 7473-94 | - | Ж2, Ж3 | Измерение жесткости (методы контроля) по прибору Вебе согласно ГОСТ 10181-81 | с | от 16 до 30 |
Габаритные размеры установки | ||
– Длина | мм. | 1900 |
– Ширина | мм. | 1150 |
– Высота | мм. | 1200 |
Масса, не менее | кг. | - |
Дальность подачи2 | ||
− по длине, не более | м. | до 120 |
− по вертикали, не более | м. | до 50 |
Необходимые технические характеристики подключаемого компрессора: | ||
Производительность компрессора | м3/мин | от 5 до 18 |
Мощность | кВт | от 30 до 2х45 |
Номинальное рабочее давление | атм/бар (кгс/см2) | 7 |
1 - производительность определена непосредственно на выходном патрубке растворонасоса при подвижности раствора 12 см по ГОСТ 5802-86.
2 - зависимость между высотой и дальностью подачи раствора обратно пропорциональна, и носит исключающий характер (или/или). Максимальная высота подачи достигается при нулевых показателях транспортирования по горизонтали, а максимальная подача по горизонтали при нулевых показателях высоты. Таким образом, при увеличении подачи по горизонтали показатель высоты подачи пропорционально стремится к нулю, и наоборот.
NK - мощность подключаемого компрессора
Всего ПЯТЬ причин:
1. Безопасность: атравматическое исполнение узлов и механизмов;
2. Технологичность: приводной механизм впервые разработан и введён в эксплуатацию в России нашей организацией в 2011 году;
3. Надежность: комплектующие отечественного производства;
4. Износостойкость: прочные лопасти и износостойкая емкость с дополнительной бронёй;
5. и др. преимущества (см. в конце раздела).
- для того чтобы купить пневмонагнетатель производства "Ремстройдормаш", г.Йошкар-Ола.
Пневмонагнетатели СО-241К-Р11 и ПН-500 применяются, как на закрытых, так и на открытых площадках объектов промышленного, гражданского и сельского строительства, а именно: при заливке полов согласно СП 29.13330.2011. Свод правил. Полы. (ред. от 15.11.2017), монолитном домостроении с использованием щитовой опалубки, проведении восстановительных работ, а также для строительных и ремонтных работах на объектах согласно ГОСТ 7473-2010, ГОСТ 5802-86, где нельзя использовать крупногабаритную технику.
[315] [316]Пневмонагнетатели СО-241К-Р11 (пневмо- бетононасос) и ПН-500 применяются для любых цементных растворных строительных смесей (раствор по ГОСТ 5802-86/бетон по ГОСТ 7473-2010) с крупностью заполнителя до 16мм, где максимальный размер зерна для подачи пневмонагнетателем не должен быть более 1/6-ти диаметра применяемых транспортных рукавов. Установки СО-241К-Р11 и ПН-500 могут подавать такие пластичные материалы, как цементные и ангидридные растворы для наливных полов, легкий бетон, строительный раствор, глиносоломенная смесь, садовый грунт, огнеупорные смеси, зернистый сыпучий материал, а так же бетон, карьерный песок и гравий с размером зерен до 8мм.2 Конфигурация лопаток смесителя позволяет одинаково уверенно работать с бетонами различной плотности и подвижности, а также приготавливать многокомпонентные строительные растворы.
Смешивание компонентов осуществляется с помощью перемешивающего устройства, приводимого в действие электродвигателем через редуктор с предохранительной муфтой. Перемешивающее устройство представляет собой вал с установленными на нем лопастями с подгребающими лопатками. Плавная регулировка давления воздуха, нагнетаемого компрессором при выгрузке готовой смеси, позволяет максимально бережно перемещать приготовленный материал, что особенно важно при работе с растворами низких плотностей. Устройства управления подачей сжатого воздуха с использованием качественных и надежных комплектующих значительно повышают безопасность обращения с установкой, работающей под избыточным давлением. Все емкости и элементы, находящиеся под давлением, проходят проверку под высоким давлением.
Пневмонагнетатели СО-241К-Р11 и ПН-500 представляют собой пространственную рамную конструкцию, оснащенную шасси для удобства транспортировки по строительному объекту. На раме установлена рабочая емкость (тип газгольдер), оснащенная валом с лопастями и подгребающими лопатками, уплотнительным устройством и рабочим приводом. Все элементы установки приводятся в движение с помощью шкафа управления, технологически размещенного на раме.
Внимание!
Сжатый воздух нагнетает смесь по растворопроводу из смесительной емкости к рабочему месту. Укладывайте подающие трубопроводы кратчайшим путем, но с большим радиусом поворота (равным шести внешним радиусам растворопровода), чтобы избежать перегибов.
Показатель | Ед.изм | СО-241К-Р11 | ПН-500 |
Производительность1 | м3/час | 5-8 | |
Давление на смесь | атм/бар (кгс/см2) | до 7 | |
Объем готового замеса пневмонагнетателя | м3 | 0,26 | 0,43 |
Объем резервуара | м3 | 0,3 | 0,5 |
Мощность привода механического перемешивания | кВт | 7,5 | 15 |
Общая потребляемая мощность1 | кВт | 7,5 + NК | 15 + NК |
Время перемешивания бетоносмесителя | с | 120...180 | |
Частота вращения лопастного вала смесителя | об/мин | 42 | Привод подачи смеси | - | пневматический |
Диаметр подключаемых бетоноводов | мм | 65 или 75 или 100 | |
Срок службы | лет | 5 | |
Растворная смесь для пневмонагнетателя | |||
Размер заполнителя2 | мм | до 8мм | |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК2 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 4 до 6 |
Бетонная смесь для пневмонагнетателя | |||
Размер заполнителя2 | мм | до 16мм | |
Марка по удобоукладываемости по ГОСТ 7473-2010 | - | П3 и П4 | Измерение подвижности (методы контроля) по конусу ГОСТ 10181-2014 | см | от 8 до 20 |
Марка по удобоукладываемости по ГОСТ 7473-2010 | - | Ж2, Ж3 | Измерение жесткости (методы контроля) по прибору Вебе согласно ГОСТ 10181-2014 | с | от 16 до 30 |
Габаритные размеры установки | |||
– Длина | мм. | 2350 | 2400 |
– Ширина | мм. | 1250 | 1450 |
– Высота | мм. | 1550 | 1660 |
Масса, не менее | кг. | 850 | 1100 |
Дальность подачи1 | |||
− по длине, не более | м. | до 180 | |
− по вертикали, не более | м. | до 60 (до 1003) | |
Необходимые технические характеристики подключаемого компрессора: | |||
Производительность компрессора | м3/мин | от 3,5 до 5,25 | от 5 до 6 |
Мощность | кВт | от 30 до 45 | 45 |
Номинальное рабочее давление | атм/бар (кгс/см2) | 7 |
Внимание!
Гаситель предназначен для снижения пульсации и скорости подачи растворов и бетонов при проведении строительных работ (приобретается отдельно).
1 - производительность и дальность подачи пневмонагнетателя определена в зависимости от мощности и производительности подключаемого компрессора.
2 - крупность фракции заполнителя зависит как от диаметра подключаемого растворо- и бетоноводов, так и от мощности и производительности подключаемого компрессора. Для растворо- бетоновода диаметром Ф65 фракция заполнителя до 8мм, для Ф75 - 12мм, для Ф100 - 16мм.
3 - здесь максимальные показатели, опытно достигнутые специалистами в области механизации строительства согласно технологии производства работ.
NK - мощность подключаемого компрессора
- является аналогом СО-126, СО-165, ПБН-1
Ящики ЯРС-500.00.000 и ЯРС-600.00.000 предназначены для приёма раствора и бетонной смеси и их подачи помощью крана к месту укладки.
Показатель | Ед.изм | ЯРС-500.00.000 | ЯРС-600.00.000 |
Емкость, не более | м3 | 0,25 | 0,30 |
Габаритные размеры: | |||
– длина | мм. | 1330 | 1580 |
– ширина | мм. | 770 | 770 |
– высота | мм. | 455 | 455 |
Масса | кг. | 60,0 | 75,0 |
Грузоподъемность | кг. | 500 | 600 |
Толщина стенки, не менее | мм | 2 | 3 |
После окончания работ, связанных с использованием ящика, его необходимо тщательно очистить от остатков раствора и промыть водой.
Показатель | Ед.изм | Значение |
Емкость, не более | м3 | 0,25 |
Габаритные размеры: | ||
– длина | мм. | 1490 |
– ширина | мм. | 660 |
– высота | мм. | 390 |
Масса | кг. | 67,0 |
Толщина продольного листа | мм | 2,0 |
Толщина торцевого листа | мм | 4,0 |
Диаметр сечения звеньев (цепь) | мм | 25 |
Диаметр сечения торцевых крюков | мм | 30 |
После окончания работ, связанных с использованием ящика, его необходимо тщательно очистить от остатков раствора и промыть водой.
Срок службы ящика до списания не менее 14 месяцев с начала эксплуатации.
Емкость (с площадкой под вибратор) предназначена для приема раствора и его подачи с помощью крана к рабочему месту каменщика.
Принцип работы изделия состоит в следующем:
Показатель | Ед.изм | БП – 1.0 | БП – 1.6 | БП – 2.5 |
Грузоподъемность | т. | 2,5 | 4,0 | 6,0 |
Габаритные размеры: | ||||
– длина | мм. | 3660 | 3660 | 4400 |
– ширина | мм. | 1600 | 1600 | 1600 |
– высота | мм. | 1056 | 1056 | 1056 |
Емкость | м3 | 1,0 | 1,6 | 2,5 |
Масса | кг. | 480 | 610 | 850 |
Толщина стенки t | мм. | 4 | 4 | 5 |
Гарантийный срок службы бункера – 1год с начала эксплуатации, но не более 18 месяцев со дня отгрузки с предприятия – изготовителя.
Бункер БН-1,5.00.000 предназначен для приема и выгрузки бетонной смеси при изготовлении монолитных бетонных и железобетонных изделий в промышленном, жилищном и гражданском строительстве.
Бункер изготавливается в климатическом исполнении У, категории размещения I по ГОСТ 15150-89 для работы при температуре от -30° до +40°С.
Показатель | Ед.изм | Значение |
Объем бункера | м3 | 1,5 |
Предельная грузоподъемность, не более | кг | 4000 |
Габаритные размеры: | ||
– ширина | мм. | Ф1770 |
– высота | мм. | 1700 |
масса, не более | кг. | 480 |
Бетон, привезенный автомобилем-самосвалом, из кузова выгружается в приемный бункер. Зачаленный за грузоподъемное устройство бункер краном переносится к месту укладки бетона и разгружается.
Для разгрузки необходимо:
По окончании работы или в конце смены бункер и особенно его затвор должны очищаться и промываться.
Бункер БН-1,5.00.000 заводской номер изготовлен и принят в соответствии с обязательными требованиями ТУ 3176-001-01332632-2004, действующей технической документацией и признан годным к эксплуатации.
[344] [129]
Установка по производству мелких стеновых блоков ЕЦКШ предназначена для изготовления бетонных камней размерами 390х190х188 мм с пустотами как в закрытых помещениях, так и на открытых площадках при температуре окружающей среды от +10Сo до +45Сo.
Работа установки основана на вибропрессовании бетонной смеси, уложенной в ячейки формы. Ориентировочная жесткость бетонной смеси -15-35 с. Количество одновременно формируемых изделий-6 шт. Производительность - 0,8 м3/ч бетонной смеси.
Показатель | Ед.изм | Значение |
Тип | - | Передвижной |
Производительность | м3/ч | 0,8 |
Тип выпускаемой продукции | - | Блоки строительные |
Габаритные размеры строительных блоков | мм. | |
Количество одновременно формируемых изделий: камень бетонный стеновой | шт. | 6 |
Установленная мощность | кВт | 2,45 |
Привод вибратора | - | Электромеханический |
Вибратор ИВ-99А-2 | шт. | 1 |
Усилие на рукоятке рычага, не более | Н | 50 |
Род тока питающей сети | - | Переменный |
Напряжений питающей сети | В | 380 |
Частота тока | Гц | 50 |
Габаритные размеры установки: | ||
– длина | мм. | 1200 |
– ширина | мм. | 1700 |
– высота | мм. | 1700 |
Масса | кг. | 570 |
Установки для разогрева битума, "битумоварки" или "котлы битумные", которые выполняют функции варки, разогрева и поддержание температуры битума при проведении ремонтно-строительных, гидроизоляционных и кровельных работ с применением средств малой механизации.
Котел для варки битума УБВ-1 предназначен для приготовления горячего битума при производстве кровельных и гидроизоляционных работ. Для загрузки кускового битума предусмотрено специальное окно.
В некоторых случаях котлы БК используются как битумоплавилки в службах ДРСУ, на ремонтных дорожных работах, для производства асфальта (асфальтобетона).
Разогрев вязкого материала, в том числе, битума, термопластичных смол, герметиков, мастики - осуществляется за счёт тепла, выделяемого дизельной горелкой, встроенной в конструкцию установки. Регулирование интенсивнсти разогрева и процесса поддержания требуемой температуры материала оуществляется вручную - с помощью крана-регулятора подачи топлива. "Автоматикой" установки серии УБВ-1 не оснащаются.
Битумоварочный котёл не требует сертификации на пожарную безопасность, но персонал, который будет работать с установкой, должен пройти специальный инструктаж по технике безопасности, а строительный объект должен быть оснащён средствами пожаротушения.
Модель установки | УБВ-1 | УБВ-1К | УБВ-1У | УБВ-1КУ |
Наличие колесной базы | - | + | - | + |
Наличие утеплителя | - | - | + | + |
Объем емкости, м3 | 1,2 | |||
Рабочий объем емкости, м3 | 1 | |||
Объем топливного бака, л | 50 | |||
Вид топлива | дизельное | |||
Расч. расход топлива на подогрев на 10С, л3/град | 0,11 | |||
Время разогрева битума, ч. | 3 | |||
Диапазон поддерживаемых температур, град.С | 60 - 200 | |||
Габаритные размеры, мм: | ||||
длина | 2050 | 2050 | 2050 | 2050 |
ширина | 960 | 960 | 1060 | 1060 |
высота | 2100 | 2300 | 2100 | 2300 |
высота в транспортном положении | 1630 | 1830 | 1630 | 1830 |
Масса, кг | 390 | 440 | 500 | 550 |
Модель установки | УБВ-2 | УБВ-2К | УБВ-2У | УБВ-2КУ |
Наличие колесной базы | - | + | - | + |
Наличие утеплителя | - | - | + | + |
Объем емкости, м3 | 2,2 | |||
Рабочий объем емкости, м3 | 2 | |||
Объем топливного бака, л | 50 | |||
Вид топлива | дизельное | |||
Расч. расход топлива на подогрев на 10С, м3/град | 0,11 | |||
Время разогрева битума, ч. | 4 | |||
Диапазон поддерживаемых температур, град.С | 60 - 200 | |||
Габаритные размеры, мм: | ||||
длина | 2650 | 2650 | 2650 | 2650 |
ширина | 1200 | 1300 | 1200 | 1300 |
высота | 2300 | 2300 | 2500 | 2500 |
высота в транспортном положении | 1830 | 1830 | 2030 | 2030 |
Масса, кг | 640 | 690 | 800 | 850 |
Вид материала. Нефтяные битумы в большинстве случаев имеют запах минерального масла, при легком подогреве битума запах усиливается.
Цвет битума при изломе — черный с коричневым оттенком.
Цвет раствора битума (в бензоле) на белой фильтровальной бумаге — коричневый. Для испытания на Фильтровальную бумагу кладут 1 г материала, на который пипеткой капают несколько капель бензола.
Дегтепековые материалы имеют специфический запах фенола (запах карболки), цвет пека при изломе черный, цвет раствора пека на белой фильтровальной бумаге — желтоватый или синеватый (по ореолу пятка).
Испытания материалов проводят по ГОСТ 2400—51. Битум (пек) расплавляют, обезвоживают и процеживают через сетку с ячейками размером 0,5 мм2.
Затем эти материалы наливают в латунные кольца прибора, называемого «кольцо и шар». Кольца предварительно устанавливают на стеклянную пластинку, покрытую смесью талька с глицерином. Битум заливают в кольцо типа б, а пек в кольцо в.
При охлаждении до 20±5°С избыток битума (пека) в кольцах гладко срезают нагретым ножом. Кольца устанавливают в отверстия штатива. Если ожидаемая температура размягчения битума (пека) ниже 8° С, штатив с кольцами устанавливают на 15 мин в стакан со свежекипяченой водой, имеющей темпера- туру 5° С; при ожидаемой температуре размягчения выше 80° С образцы материалов выдерживают 15 мин в глицерине при температуре 32° С.
Уровень воды или глицерина должен быть на высоте не менее 30 мм над уровнем кольца. Штатив вынимают из воды (глицерина) и вставляют в него термометр, шарик которого располагают на уровне колец.
На поверхность испытуемого материала в кольце с точным размещением в центре устанавливают стальной шарик, после чего прибор снова помещают в стакан и начинают подогрев. Нагревание ведут таким образом, чтобы температура воды (глицерина) в стакане после первых 3 мин нагрева поднималась со скоростью 5 ±0,5° в 1 мин.
Температура, при которой испытываемый битум (пек) попадет на нижнюю пластинку прибора, принимается за температуру размягчения. Испытание на твердость (ГОСТ 2400-51) производят путем погружения иглы весом 100 г в течение 5 сек при температуре 25°С в образец битума, помещенный в чашку на высоту не менее 30 мм.
Испытание на растяжимость (дуктильность) битума выполняют путем растяжения образца битума в виде восьмерки на специальном приборе (дуктилометре) со скоростью 5 см/мин при температуре 22 °С.
Испытание на водонепроницаемость производят так: из образца размером 300×300 мм сгибают коробку 100X100X100 мм, которую помещают на плоскость, покрытую лакмусовой или другой бумагой, изменяющей окраску в слабокислой среде.
В коробку наливают воду с температурой 18±2°на высоту 50 мм и подкисляют ее соляной или серной кислотой. Уровень воды поддерживают на все время испытания.
Коробку с водой выдерживают при температуре 18±2° до появления признаков изменения цвета бумаги, вызванного просачиванием воды через образец. При этом фиксируют время от начала испытания.
Контейнер открытого типа объемом 7 куб.м. усиленный предназначен для коммунальных и бытовых отходов, строительного мусора мелких и крупных фракций, отходов промышленных предприятий.
Толщина листа составляет 3 мм. Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 20oС до плюс 40oС.
Контейнер герметичный, что позволяет перевозить жидкие отходы до 3,7 куб.м. Контейнер снабжен откидным бортом с уплотнением, запорным механизмом, препятствующим расплескиванию, и сливным краном для промывки.
По всему периметру контейнера установлены крючки для монтажа тента. На бортах установлены две съемные перекладины от провисания тента.
Конструкция имеет защитное покрытие от коррозии в два слоя (грунт, эмаль).
[359] Виброплита электрическая [359] |
Виброплита электрическая предназначена для уплотнения различных видов сыпучих и связных дорожных покрытий, таких, как песок, гравий, песчано-гравийная смесь, асфальтобетон при проведении дорожно-строительных, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.
Уплотнение поверхности происходит за счет вертикальной составляющей центробежной силы, возникающей в электромеханическом вибраторе.
Для уплотнения твердых покрытий, таких как булыжник, брусчатка, тротуарная плитка и аналогичных предусмотрена установка специальной демпферной прокладки на уплотняющую плиту.
Наименование | Ед. изм | ВП-1.00.00 ВП-1.00.00А |
ВП-2.00.00 ВП-2.00.00А |
Вынуждающая сила | Н | 5000 | 12000 |
Частота вибрации | Гц | 50 | 50 |
Габариты рабочей плиты | мм. | 370х420 | 760х500 |
Глубина уплотнения | мм. | 200…250 | 300…350 |
Рабочая скорость | м/мин | 10 | 8 |
Вибратор | ИВ-99А | ИВ-98А | |
Мощность | кВт | 0,25 | 0,6 |
Частота тока | Гц | 50 | 50 |
Напряжение питания для ВП-1.00.00 (ВП-2.00.00), В - 380 (3-х фазное) | |||
Напряжение питания для ВП-1.00.00А(ВП-2.00.00А), В - 36-42 (3-х фазное) |
Перемещение виброуплотнителя на строительной площадке к месту работы может осуществляться на транспортных колесах (только для ВП-2.00.00 и ВП-2.00.00А).
[230] Хомуты, переходы, патрубки для ШС-4/6 и ШС-4/6-3 [230] |
[363] Запчасти на ШС-4/6 [363] |
[364] Запчасти на растворонасосы [364] |
Общество с ограниченной ответственностью «ПРОМЦЕНТРАЛЬ» основано в 2003 году.
Если у вас закончилась гарантия, а покупать новое оборудование дорого или нерентабельно, тогда обращайтесь к Нам.
[230] Хомуты, переходы, патрубки для ШС-4/6 и ШС-4/6-3 [230] |
[363] Запчасти на ШС-4/6 [363] |
[364] Запчасти на растворонасосы [364] |
Так же мы успешно занимаемся продажей строительного оборудования на территории России и СНГ. Сотрудники ООО «ПРОМЦЕНТРАЛЬ» готовы дать развернутую и квалифицированную консультацию по разнообразным вопросам.
Наш адрес: 424006, Марий Эл, г. Йошкар-Ола, Кокшайский пр., 30
Тел. (8362) 56-67-40, Тел.(факс) (8362) 45-19-50
E-mail: 451950@mail.ru [365]
При покупке штукатурных станций ШС-4/6, ШС-4/6-2, ШС-4/6-3, ШС-4/6-4 и пневмонагнетателя СО-241К-Р11 мы предлагаем дополнить комплектацию оборудования следующими изделиями для подачи раствора на НЕОБХОДИМУЮ высоту:
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. | Примечание |
Быстроразъемное соединение БРС | БРС: Ф65Ф100 | Ф65Ф100 | "под приварку"Применяемость:Трубопроводы,БетоноводыРу6.3-16.0 МПа | |
Патрубок беcфланцевый | Патрубок беcфланцевый: Ф38Ф50Ф65Ф75Ф100 | Ф38Ф50Ф65Ф75Ф100 | 0,41,01,25-2,1 | |
Патрубок фланцевый | Патрубок фланцевый: Ф38Ф50Ф65Ф75Ф100 | Ф38Ф50Ф65Ф75Ф100 | 3,13,33,4-6,0 | в сборе |
Хомут | Хомут:Ф38Ф50Ф65Ф75Ф100 | Ф38Ф50Ф65Ф75Ф100 | 0,40,470,55-1,0 | в сборе |
Переходник бесфланцевый: | Переходник бесфланцевый:Ф65хФ50Ф50хФ38Ф38хФ25 | Ф65Ф50Ф38 | 1,10,90,4 | |
Рукав штукатурный: | Рукав штукатурный:Ф65Ф50Ф38 | Ф65Ф50Ф38 | бухтаL=10мL=20мL=20м |
Изображение, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. | Примечание |
ОКР4-048.00.00.001 |
Вал элеваторного колеса | Ф70x820 | 21,30 | |
ОКР4-048.00.00.001 СБ |
Вал элеваторного колеса в сборе (разрез) | 820x220x153 | 40,90 | |
ОКР4-048.00.00.014 |
Шпонка | 18x11x100 | 0,16 | на вал |
ОКР4-048.02.00.000 |
Подшипник в сборе | 220x70x153 | 8,4 | |
ОКР4-048.02.00.003 |
Втулка бронзовая | Ф90x70 | 0,9 | Заготовка для расточки под вал |
ОКР4-048.03.00.000 |
Муфта (разрез) | Ф220x287 | 23,4 | комплектация: полумуфты ОКР4-048.03.01.000 и ОКР4-048.03.02.000, 10 пальцев в сборе ОКР4-048.03.03.000 Внимание!!! Входила в комплектацию до 1 апреля 2010г |
ОКР4-048.03.01.000 |
Полумуфта | Ф220x142 | 11,3 | |
ОКР4-048.03.02.000 |
Полумуфта | Ф220x140 | 10,9 | Внимание!!! Входила в комплектацию до 1 апреля 2010г |
ОКР4-048.03.03.000 |
Палец в сборе | Ф20x70 | 0,125 | Внимание!!! Входил в комплектацию до 1 апреля 2010г |
ОКР4-048.03.03.001 |
Палец | Ф20x70 | 0,08 | Внимание!!! Входил в комплектацию до 1 апреля 2010г |
ОКР4-048.04.00.000 |
Элеваторное колесо | 1760x1760x450 | 117 | |
ОКР4-048.04.02.000 |
Ступица элеваторного колеса | Ф300x205 | 19,5 | |
ОКР4-048.05.00.002 |
Шпонка | 5х5х50 | 0,01 | на электродвигатель |
ОКР4-048.05.00.003 |
Шпонка | 10х8х80 | 0,05 | на редуктор |
ОКР4-048.10.01.000 |
Бункер вибросита | 720x950x920 | 53,4 | |
ОКР4-048.10.01.012 |
Амортизатор | 30x35x160 | 0,25 | |
ОКР4-048.10.02.00.000-01 |
Рамка с виброситом | 830x700x340 | 32 | с вибратором ЭВ-320 У2 |
ОКР4-048.10.02.00.000-01 |
Рамка с виброситом | 830x700x325 | 27 | без вибратором ЭВ-320 У2 |
[390] Растворонасос СО-49Д [390] |
[391] Растворонасос СО-50Д [391] |
[392] Растворонасосы поршн.: серии 49 и 50 [392] |
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. | Примечание |
СО-4Д.03.00.008 |
Вал первичный | Ф38x393 | 2,84 | |
СО-4Д.00.003 |
Диафрагма | 230x230 (1шт) |
1,052 (1к-т) |
1к-т = 2шт |
СО-4Д.00.002 |
Шарик обрезиненный Ф60 | Ф60 | 0,66 | |
СО-4Д.03.00.016 |
Вкладыш | 50x55x26 (1шт) |
0,262 (1к-т) |
1к-т = 2шт |
СО-4Д.03.00.019 |
Втулка бронзовая | Ф40x40 | 0,163 | |
СО-4Д.03.00.014 |
Втулка направляющая | Ф155x60 | 4,69 | |
СО-4Д.03.03.000 |
Седло шарика Ф60 (84,5x43) | Ф84,5x10 | 0,36 | |
СО-4Д.03.03.000 |
Поршень (Плунжер) | Ф95x340 | 7,02 | |
СО-4Д.03.00.004 |
Шестерня | Ф71x60 | 1,11 | |
СО-4Д.03.00.007 |
Коленвал | Ф45x316 | 3,55 | |
СО-4Д.03.00.013 |
Палец | Ф30x82 | 0,45 | |
СО-4Д.03.04.000 |
Шатун в сборе | 50x98x330 | 4,89 | |
СО-4Д.03.04.100 |
Шатун | 40x98x315 | 4,39 | с крышкой |
СО-4Д.03.00.003 |
Колесо зубчатое | Ф225x50 | 8,474 | |
СО-4Д.02.000 |
Камера насосная | 240x220x220 | 15,70 |
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. | Примечание |
СО-6Д.04.009 |
Вал первичный | Ф50x437 | 6,188 | |
СО-6Д.00.003 |
Диафрагма (1к-т) | 9x300x300 | 1,97 | 1к-т = 2шт |
СО-4П.00.010 |
Шарик обрезиненный Ф70 | Ф70 | 1,11 | |
СО-4П.03.408 СО-4П.03.409 |
Вкладыш бронзовый (2шт. в к-те) |
50x70x34 50x70x34 |
0,37 | |
СО-6Д.03.300 |
Направляющая втулка | 100x190x190 | 5,72 | |
СО-4П.00.003 |
Седло шарика Ф70 (94,5 x 50) | Ф94,5 x 50 | 0,26 | |
СО-6Д.02.100 |
Поршень (Плунжер) | Ф114x380 | 10,78 | |
СО-6Д.04.201 |
Коленвал | Ф60x350 | 7,03 | |
СО-6Д.03.300 |
Компенсатор в сборе | 450x410x760 | 36,41 | |
СО-4П.03.008 |
Палец | Ф38x100 | 0,83 | |
СО-4П.03.014 |
Шестерня | Ф78x70 | 1,35 | |
СО-4П.03.005 |
Колесо зубчатое | Ф332x70 | 19,74 | |
СО-4П.03.201 |
Коленвал | Ф60x350 | 7,07 | |
СО-4П.03.403 |
Втулка бронзовая | Ф48x42 | 0,22 | |
СО-4П.03.401(402) |
Шатун с крышкой | 40x125x290 | 5,83 | крышка условно не показана |
СО-4П.03.400 |
Шатун в сборе | 50x125x345 | 6,51 |
Изображние, обозначение | Наименование | Габаритные размеры, мм. | Масса, кг. | Примечание |
СО-4П.02.008 |
Поршень обрезиненный | Ф103x93 | 2,44 | уточняйте модель |
СО-4П.03.500 |
Поршень (Плунжер) | Ф114x160 | 6,40 | |
СО-4П.02.003 |
Манжета для уплотнения штока | Ф54x8 | 0,01 | |
СО-4П.00.010 |
Шарик обрезиненный Ф70 | Ф70 | 1,11 | |
СО-4Д.00.002 |
Шарик обрезиненный Ф60 | Ф60 | 0,66 | |
СО-4П.00.006 |
Шарик обрезиненный Ф50 | Ф50 | 0,35 | |
ОР-50.006 |
Уплотнение клапана шарового | Ф60x10 | 0,03 | |
СО-4П.01.403 |
Заглушка | Ф55x15 | 0,02 | |
СО-4П.00.003 |
Седло шарика Ф50 (74,5 x 36) | Ф74,5x10 | 0,26 | |
СО-4Д.03.03.000 |
Седло шарика Ф60 (84,5x43) | Ф84,5x10 | 0,36 | |
СО-4П.00.007 |
Седло шарика Ф70 (94,5 x 50) | Ф94,5x10 | 0,39 | |
СО-4П.02.007 |
Гильза дл.=220мм. | Ф125x220 | 4,16 | 49ПА, 49ПА2, 50ПА |
СО-3П.02.007 |
Гильза дл.=188мм. | Ф125x188 | 3,57 | 49П2, 50П2 |
СО-4П.03.408 СО-4П.03.409 |
Вкладыш бронзовый (2шт. в к-те) |
50x70x34 50x70x34 |
0,37 | |
СО-4П.03.300 |
Направляющая втулка | 85x190x190 | 5,22 | |
СО-4П.03.008 |
Палец | Ф38x100 | 0,83 | |
СО-4П.03.014 |
Шестерня | Ф78x70 | 1,35 | |
СО-4П.03.005 |
Колесо зубчатое | Ф332x70 | 19,74 | |
СО-4П.03.201 |
Коленвал | Ф60x350 | 7,07 | уточняйте модель |
СО-6Д.04.201 |
Коленвал | Ф60x350 | 7,03 | |
СО-4П.03.403 |
Втулка бронзовая | Ф48x42 | 0,22 | |
СО-4П.03.401(402) |
Шатун с крышкой | 40x125x290 | 5,83 | крышка условно не показана |
СО-4П.03.400 |
Шатун в сборе | 50x125x345 | 6,51 | |
СО-6Д.04.009 |
Вал первичный | Ф50x437 | 6,19 | |
СО-6Д.03.300 |
Компенсатор в сборе | 450x410x760 | 36,41 | для снижения пульсации |
Распродажа складских остатков:
Растворонасос СО-50А (АМ) предназначен для транспортирования строительных растворных смесей к месту их использования при строительстве зданий и сооружений.
Растворонасос применяется на объектах, обеспеченных электроэнергией и водой, в закрытых помещениях или под навесом при температуре окружающей среды не ниже 0ºС (273К).
Так же существует возможность установки данного растворонасоса в штукатурную станцию ШС-4/6, УШОС 4-6/2,5, СШ-4/6.
Показатель | Ед.изм | Значение | Тип насоса | - | мембранный |
Жесткий раствор | применение. | нет |
Производительность1 | м3 | 6 |
Давление на смесь | кгс/см2/бар | 23 |
Диаметр подключаемого растворопровода | мм. | 65 |
Тип привода | - | электро- |
Общая потребляемая мощность | кВт | 7,5 |
Растворная смесь для растворонасоса | ||
Размер заполнителя | мм | до 5мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК3 и ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 |
Дальность подачи1 | ||
− по длине, не более | м. | 250 |
− по вертикали, не более | м. | 60 |
Габаритные размеры установки | ||
– Длина | мм. | 1300 |
– Ширина | мм. | 590 |
– Высота | мм. | 1150 |
Масса, не менее | кг. | 390 |
Растворонасос СО-50АТ предназначен для транспортирования строительных растворных смесей к месту их использования при строительстве зданий и сооружений.
Растворонасос применяется на объектах, обеспеченных электроэнергией и водой, в закрытых помещениях или под навесом при температуре окружающей среды не ниже 0ºС (273К).
Так же существует возможность установки данного растворонасоса в штукатурную станцию ШС-4/6, УШОС 4-6/2,5, СШ-4/6.
Показатель | Ед.изм | Значение | Тип насоса | - | мембранный |
Жесткий раствор | применение. | нет |
Производительность2 | м3 | 6 |
Давление на смесь | кгс/см2/бар | 23 |
Диаметр подключаемого растворопровода | мм. | 65 |
Тип привода | - | электро- |
Общая потребляемая мощность | кВт | 7,5 |
Растворная смесь для растворонасоса | ||
Размер заполнителя | мм | до 5мм |
Марка согласно подвижности по ГОСТ 28013-98 | - | ПК3 и ПК4 | Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 |
Дальность подачи2 | ||
− по длине, не более | м. | 250 |
− по вертикали, не более | м. | 60 |
Габаритные размеры установки | ||
– Длина | мм. | 1386 |
– Ширина | мм. | 561 |
– Высота | мм. | 1200 |
Масса, не менее | кг. | 348 |
Платформа рабочая подъемная ZLP-500 (4м/500кг) с чугунными контр. грузами (Китай).
Подвесное машинное оборудование - многоцелевое и очень эффективное, применяется для работ на высотах до 150метров. Люльки самоподъемные (фасадные подъемники, рабочие платформы) используются для работ на стеновых конструкциях, декоративной отделки, покраски, устройства окон, чистки и технического обслуживание высотных зданий и тд. Так же применяются для устройства лифтов, сварки корпусов, работ на дымовых трубах, мостах и плотинах.
Данное оборудование произведено в соответствии с национальным стандартом GB 19155-2003.
Люлька фасадная (подъемная платформа) проста в применении и хранении.
Оборудование состоит из подъемных лебедок (редукторов), подъемной платформы, ловителей, рабочих и страховочных тросов, подвесного устройства (консолей) с контргрузами (противовесы), электрической системы управления.
Показатель | Ед.изм | Значение | Грузоподъемность | кг | 500 |
Скорость подъема | м./мин | 9-11 |
Размер платформы | м. | (2,5(2)х2)х0,76 |
Тросы | - | 4х31SW+NF-8,3 |
Тросы, min разрывное усилие | kN | 53 |
Подвесной механизм (консоль) | ||
Высота при установке | м. | 1,15-1,75 |
Расстояние от опоры | м. | 1,1-1,7 |
Лебедка | ||
Модель, ловители | - | LDT50, блокировка от опрокидывания |
Подъемная сила | kN | 5 |
Электродвигатель, мощн./напряж./торм.усилие | kW/В,Гц/N*m | 1,1/380,50,3-фазы/15 |
Количество лебедок | шт. | 2 |
Диаметр подъемного каната | мм. | 8,3 |
Диаметр предохранительного каната | мм. | 8,3 |
Габаритные размеры рабочей площадки - люльки | ||
– Длина | мм. | 4000 |
– Ширина | мм. | 760 |
– Высота | мм. | 1420 |
Масса | ||
– подъемника в сборе | кг. | 1500 |
– рабочей площадки (люльки) | кг. | 280 |
– лебедки вне рабочей площадки | кг. | 350 |
– консоли | кг. | 120 |
– балласта | кг. | 750 |
Количество ограничено!
1 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 13 см по ГОСТ 5802-86. (c) Каталог продукции 2008 ЗСТМ "СТРОЙМАШ-ЦЕНТР" г. Рязань
2 - производительность непосредственно на выходе растворонасоса и дальность подачи определены при подвижности раствора 10 см по ГОСТ 5802-86. (c) Паспорт на СО-50АТ г. Орел
Ссылки:
[1] http://www.remstroy.info/products/Oldscholl_site_product
[2] http://www.remstroy.info/products/equipment_ru
[3] http://www.remstroy.info/products/brickwork
[4] http://www.remstroy.info/products/plastering
[5] http://www.remstroy.info/products/concretework
[6] http://www.remstroy.info/products/zalivka_styazhka_polov
[7] http://www.remstroy.info/products/curvework
[8] http://www.remstroy.info/products/lesa_ru
[9] http://www.remstroy.info/products/volumemodul_building
[10] http://www.remstroy.info/products/remstroyservis
[11] http://www.remstroy.info/products/sale
[12] http://www.remstroy.info/media/articles/om_zd_1.jpg
[13] http://www.remstroy.info/media/articles/om_zd_2.jpg
[14] http://www.remstroy.info/media/articles/om_zd_3.jpg
[15] http://www.remstroy.info/media/articles/om_zd_4.jpg
[16] http://www.remstroy.info/media/articles/om_zd_5.jpg
[17] http://www.remstroy.info/media/articles/om_zd_6.jpg
[18] http://www.remstroy.info/media/articles/om_zd_7.jpg
[19] http://www.remstroy.info/media/articles/om_zd_8_0.jpg
[20] http://www.remstroy.info/media/articles/om_zd_9.jpg
[21] http://www.remstroy.info/media/articles/om_zd_10_0.jpg
[22] http://www.remstroy.info/media/articles/om_zd_11_0.jpg
[23] http://www.remstroy.info/media/articles/om_zd_12.jpg
[24] http://www.remstroy.info/media/articles/om_zd_31.jpg
[25] http://www.remstroy.info/media/articles/om_zd_32.jpg
[26] http://www.remstroy.info/media/articles/om_zd_33.jpg
[27] http://www.remstroy.info/media/articles/om_zd_34.jpg
[28] http://www.remstroy.info/media/articles/om_zd_35.jpg
[29] http://www.remstroy.info/media/articles/om_zd_36.jpg
[30] http://www.remstroy.info/media/articles/om_zd_13.jpg
[31] http://www.remstroy.info/media/articles/om_zd_14.jpg
[32] http://www.remstroy.info/media/articles/om_zd_15.jpg
[33] http://www.remstroy.info/media/articles/om_zd_16.jpg
[34] http://www.remstroy.info/media/articles/om_zd_17.jpg
[35] http://www.remstroy.info/media/articles/om_zd_18.jpg
[36] http://www.remstroy.info/media/articles/om_zd_19.jpg
[37] http://www.remstroy.info/media/articles/om_zd_20.jpg
[38] http://www.remstroy.info/media/articles/om_zd_21.jpg
[39] http://www.remstroy.info/media/articles/om_zd_22.jpg
[40] http://www.remstroy.info/media/articles/om_zd_23.jpg
[41] http://www.remstroy.info/media/articles/om_zd_24.jpg
[42] http://www.remstroy.info/media/articles/om_zd_25_0.jpg
[43] http://www.remstroy.info/media/articles/om_zd_26.jpg
[44] http://www.remstroy.info/media/articles/om_zd_27.jpg
[45] http://www.remstroy.info/media/articles/om_zd_28.jpg
[46] http://www.remstroy.info/media/articles/om_zd_29.jpg
[47] http://www.remstroy.info/media/articles/om_zd_30.jpg
[48] http://www.remstroy.info/media/articles/modul_0.jpg
[49] http://www.remstroy.info/media/articles/boiler_1.jpg
[50] http://www.remstroy.info/media/articles/boiler_2.jpg
[51] http://www.remstroy.info/media/articles/boiler_3.jpg
[52] http://www.remstroy.info/media/articles/boiler_4.jpg
[53] http://www.remstroy.info/media/attachments/zayavka_na_bk.doc
[54] http://www.remstroy.info/media/articles/blok_1.jpg
[55] http://www.remstroy.info/media/articles/blok_2_0.jpg
[56] http://www.remstroy.info/media/articles/blok_3.jpg
[57] http://www.remstroy.info/media/articles/blok_4.jpg
[58] http://www.remstroy.info/media/articles/blok_5.jpg
[59] http://www.remstroy.info/media/articles/blok_6.jpg
[60] http://www.remstroy.info/media/articles/blok_10_0.jpg
[61] http://www.remstroy.info/media/articles/blok_11.jpg
[62] http://www.remstroy.info/media/articles/blok_12_0.jpg
[63] http://www.remstroy.info/media/articles/blok_13_0.jpg
[64] http://www.remstroy.info/media/articles/blok_14.jpg
[65] http://www.remstroy.info/media/articles/blok_15.jpg
[66] http://www.remstroy.info/media/articles/blok_7.jpg
[67] http://www.remstroy.info/media/articles/blok_8.jpg
[68] http://www.remstroy.info/media/articles/blok_9.jpg
[69] http://www.remstroy.info/media/articles/p1_0.jpg
[70] http://www.remstroy.info/media/articles/p2_0.jpg
[71] http://www.remstroy.info/media/articles/p3.jpg
[72] http://www.remstroy.info/media/attachments/blok-konteyner.pdf
[73] http://www.remstroy.info/media/articles/1976.jpg
[74] http://www.remstroy.info/products/podyomnik-pmg1b_ru
[75] http://www.remstroy.info/products/pmg-1a
[76] http://www.remstroy.info/products/pmg-1-1500-2000
[77] http://www.remstroy.info/products/take-out_area
[78] http://www.remstroy.info/products/stropy_ru
[79] http://www.remstroy.info/products/stropy
[80] http://www.remstroy.info/products/ppk500_ru
[81] http://www.remstroy.info/products/zahvat-kirpicha_ru
[82] http://www.remstroy.info/products/zahvat-marsh_ru
[83] http://www.remstroy.info/media/articles/pmg1b-main.jpg
[84] http://www.remstroy.info/media/articles/sert_2020.jpg
[85] http://www.remstroy.info/media/attachments/passport_500_eac_a4_npr.pdf
[86] http://www.remstroy.info/media/attachments/to_500_eac_a4_npr.pdf
[87] http://www.remstroy.info/media/articles/pure_111.jpg
[88] http://www.remstroy.info/media/articles/pure_221.jpg
[89] http://www.remstroy.info/media/articles/pure_441.jpg
[90] http://www.remstroy.info/media/articles/pure_521.jpg
[91] http://www.remstroy.info/media/articles/pure_1_pmg-1b.jpg
[92] http://www.remstroy.info/media/articles/pure_2_pmg-1b_0.jpg
[93] http://www.remstroy.info/media/articles/pure_3_pmg-1b_0.jpg
[94] http://www.remstroy.info/media/articles/pure_4_pmg-1b_0.jpg
[95] http://www.remstroy.info/media/products/pmg1b/pmg1b-turel.jpg
[96] http://www.remstroy.info/media/articles/pmg_1_b_tk.jpg
[97] http://www.remstroy.info/media/articles/pmg_1_b_tk_2.jpg
[98] http://webportalsrv.gost.ru/portal/certiftr/CERTIFTRPUBLIC.nsf/b1d4e6276fe6ac59c32575d0004cd567/0c850e17acc789e2c32577ee003beb8c?OpenDocument&Highlight=0,%D1%80%D0%B5%D0%BC%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%B4%D0%BE%D1%80%D0%BC%D0%B0%D1%88
[99] https://pub.fsa.gov.ru/rss/certificate/view/2764256/baseInfo
[100] http://www.remstroy.info/products/QRCode_7
[101] http://www.remstroy.info/media/OTZYV_O_RABOTE_IZDELIYa.doc
[102] http://www.remstroy.info/media/attachments/pmg-1-b.pdf
[103] http://www.remstroy.info/media/attachments/passport_1000_eac_a4_2021_npr.pdf
[104] http://www.remstroy.info/media/attachments/to_1000_eac_a4_2021_npr_0.pdf
[105] http://remstroy.info/service
[106] http://www.remstroy.info/media/articles/pure_22_0.jpg
[107] http://www.remstroy.info/media/articles/pure_55.jpg
[108] http://www.remstroy.info/media/articles/pure_66.jpg
[109] http://www.remstroy.info/media/articles/pmg_1a_4.jpg
[110] http://www.remstroy.info/media/articles/pure_77.jpg
[111] http://www.remstroy.info/media/articles/pmg_1a_6_0.jpg
[112] http://www.remstroy.info/media/articles/bazainstall_0.jpg
[113] http://www.remstroy.info/products/QRCode_9
[114] http://www.str-t.ru/news/111/
[115] http://www.remstroy.info/media/articles/pure_00_0.jpg
[116] http://www.remstroy.info/media/attachments/passport_pmg-2-2000_eac_a4.pdf
[117] http://www.remstroy.info/media/attachments/to_pmg-2-2000_eac_a4_np.pdf
[118] http://www.remstroy.info/media/articles/pure_5.jpg
[119] http://www.remstroy.info/media/articles/pure_6.jpg
[120] http://www.remstroy.info/media/articles/pure_7.jpg
[121] http://www.remstroy.info/media/articles/pure_8.jpg
[122] http://www.remstroy.info/media/articles/pure_1500_5.jpg
[123] http://www.remstroy.info/media/articles/pure_1500_6.jpg
[124] http://www.remstroy.info/media/articles/pure_1500_7.jpg
[125] http://www.remstroy.info/media/articles/pure_1500_8.jpg
[126] http://www.remstroy.info/media/articles/ob_5.jpg
[127] http://www.remstroy.info/media/articles/ob_6.jpeg
[128] http://www.remstroy.info/products/QRCode_10
[129] http://www.remstroy.info/products/price
[130] http://www.remstroy.info/media/products/PPK500_left.jpg
[131] http://www.remstroy.info/media/products/PPK500_back.jpg
[132] http://www.remstroy.info/media/articles/ppk-500.png
[133] http://www.remstroy.info/media/articles/ppk-500_2.png
[134] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_0.doc
[135] http://www.remstroy.info/media/attachments/pioner_ppk-5001000.pdf
[136] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa.doc
[137] http://www.remstroy.info/media/attachments/Dilleram-reklamnyy_list_0.pdf
[138] http://www.remstroy.info/media/articles/zahvat_dlya_kirpicha.jpg
[139] http://www.remstroy.info/media/articles/zahvat_opornyy_zo.jpg
[140] http://www.remstroy.info/media/articles/otvet_po_zahvatam.jpg
[141] http://www.remstroy.info/media/articles/pure_31.jpg
[142] http://www.remstroy.info/media/articles/pure_21_0.jpg
[143] http://www.remstroy.info/media/articles/pure_11_0.jpg
[144] https://pub.fsa.gov.ru/rds/declaration/view/12588746/common
[145] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_1.doc
[146] http://www.remstroy.info/media/attachments/zahvat_kirpicha.pdf
[147] http://www.remstroy.info/media/articles/zahvat_zlm_2022.jpg
[148] http://www.remstroy.info/media/articles/pure_2023_800.jpg
[149] https://pub.fsa.gov.ru/rds/declaration/view/17116281/common
[150] http://www.remstroy.info/media/articles/pv_13_1.jpg
[151] http://www.remstroy.info/media/articles/pv_13_2.jpg
[152] http://www.remstroy.info/media/articles/pv_13_3.jpg
[153] http://www.remstroy.info/media/articles/pv_13_4.jpg
[154] http://www.remstroy.info/media/articles/pv_13_5.jpg
[155] http://www.remstroy.info/products/lesa-e-507_ru
[156] http://www.remstroy.info/products/lesa-lspw-2000-40_ru
[157] http://www.remstroy.info/products/lesa-lspr-200_ru
[158] http://www.remstroy.info/products/lesa-lsph-40_ru
[159] http://www.remstroy.info/products/tura_ru
[160] http://www.remstroy.info/products/stolik_ssk
[161] http://www.remstroy.info/media/articles/ye-507_111_0.jpg
[162] http://www.remstroy.info/media/attachments/e-507_a5_npr.pdf
[163] http://www.remstroy.info/media/products/lesa507/main.jpg
[164] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_2.doc
[165] http://www.remstroy.info/media/attachments/lesa_stroitelnye.pdf
[166] http://www.remstroy.info/media/articles/LSPSh_2000-40.jpeg
[167] http://www.remstroy.info/media/attachments/lspsh-2000-40_a5_npr.pdf
[168] http://www.remstroy.info/media/attachments/lesa_stroitelnye_0.pdf
[169] http://www.remstroy.info/media/products/lesa200/main.jpg
[170] http://www.remstroy.info/media/attachments/ramnie_lspr-200_a5_nr.pdf
[171] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_3.doc
[172] http://www.remstroy.info/media/attachments/lesa_stroitelnye_1.pdf
[173] http://www.remstroy.info/media/articles/lsph-40_1.jpg
[174] http://www.remstroy.info/media/attachments/lsph-40_a5_npr.pdf
[175] http://www.remstroy.info/media/articles/soedinenie_1.jpg
[176] http://www.remstroy.info/media/articles/reload_new.jpg
[177] http://www.remstroy.info/media/products/lesa40/homut_pov_sch.JPG
[178] http://www.remstroy.info/media/products/lesa40/homut_gluhoy_sch.JPG
[179] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_4.doc
[180] http://www.remstroy.info/media/attachments/lesa_stroitelnye_2.pdf
[181] http://www.remstroy.info/products/tura_ru/vt_100
[182] http://www.remstroy.info/products/tura_ru/vt_200b
[183] http://www.remstroy.info/products/tura_ru/vt_250
[184] http://www.remstroy.info/products/tura_ru/vt_250m
[185] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_5.doc
[186] http://www.remstroy.info/media/attachments/vyshka-tura.pdf
[187] http://www.remstroy.info/media/articles/vt-100_600_0.jpg
[188] http://www.remstroy.info/media/articles/vt-100_600_2.jpg
[189] http://www.remstroy.info/media/articles/pure_1_800_0.jpg
[190] http://www.remstroy.info/media/attachments/vt-200b_2019_a5_npr_0.pdf
[191] http://www.remstroy.info/media/articles/vt-250_1.2h2.0_pure_800.jpg
[192] http://www.remstroy.info/media/articles/pure_800_in2.jpg
[193] http://www.remstroy.info/media/articles/upak_1.jpg
[194] http://www.remstroy.info/media/articles/upak_2.jpg
[195] http://www.remstroy.info/media/articles/upak_3.jpg
[196] http://www.remstroy.info/media/articles/SS_KV_01.jpg
[197] http://www.remstroy.info/media/articles/SS_KV_02.jpg
[198] http://www.remstroy.info/media/articles/SS_KR_01.jpg
[199] http://www.remstroy.info/media/articles/SS_KR_02.jpg
[200] http://www.remstroy.info/media/articles/SS_KR_U_01.jpg
[201] http://www.remstroy.info/media/articles/SS_KR_LM_01_1.jpg
[202] http://www.remstroy.info/media/articles/Ris.1.jpg
[203] http://www.remstroy.info/media/attachments/stoliki_ssk.pdf
[204] http://www.remstroy.info/media/articles/pure_1.jpg
[205] http://www.remstroy.info/media/attachments/ppk-1_2018_a5_np.pdf
[206] http://www.remstroy.info/media/articles/pkk-1_p.jpg
[207] http://www.remstroy.info/media/articles/pkk-1_p2.jpg
[208] http://www.remstroy.info/media/articles/pkk-1m_cr_800.jpg
[209] http://www.remstroy.info/media/attachments/ppk-1m_2018_a5_np.pdf
[210] http://www.remstroy.info/media/articles/pkk-1m_1.jpg
[211] http://www.remstroy.info/media/articles/pkk-1m_2.jpg
[212] http://www.remstroy.info/media/articles/pkk-1m_3.jpg
[213] http://www.remstroy.info/media/attachments/podmosti.pdf
[214] http://www.remstroy.info/products/CO-50PBN
[215] http://www.remstroy.info/products/stancia-shs46_ru
[216] http://www.remstroy.info/products/stancia-zshs-4_6-2
[217] http://www.remstroy.info/products/stancia-zshs-4_6-3
[218] http://www.remstroy.info/products/stancia-zshs-4_6-4
[219] http://www.remstroy.info/products/u342M_ru
[220] http://www.remstroy.info/products/porshneviye-rastvoronasosy_ru
[221] http://www.remstroy.info/products/ru_co_50
[222] http://www.remstroy.info/products/pnevmonag_ru
[223] http://www.remstroy.info/products/yashik-rastvorny_ru
[224] http://www.remstroy.info/products/girlanda_ru
[225] http://www.remstroy.info/products/b-342_ru
[226] http://www.remstroy.info/products/bunker-voronka_ru
[227] http://www.remstroy.info/media/articles/p1_sh_46-2_0.jpg
[228] http://www.remstroy.info/media/attachments/shs-46-2_2018_a5_npr.pdf
[229] http://www.remstroy.info/products/variates-shs-46
[230] http://www.remstroy.info/products/komplekt
[231] http://www.remstroy.info/media/articles/p2_sh_46-22.jpg
[232] http://www.remstroy.info/media/articles/p7_sh-46-22.jpg
[233] http://www.remstroy.info/media/articles/p6_sh-46-22.jpg
[234] http://www.remstroy.info/media/articles/p4_sh-46-22.jpg
[235] http://www.remstroy.info/media/articles/p5_sh-46-22.jpg
[236] http://www.remstroy.info/media/articles/p3_sh_46-2_0.jpg
[237] http://www.remstroy.info/media/articles/p8_sh-46-22.jpg
[238] http://www.remstroy.info/media/articles/shtuk_rukav.jpg
[239] http://www.remstroy.info/media/articles/soedinenie.jpg
[240] http://188.254.71.82/rds_ts_pub/?show=view&id_object=60F22EEA1A014467A7C06BB5DF7EC799
[241] http://188.254.71.82/rds_ts_pub/?show=view&id_object=6FD4B4A6A2D14D1182C75CDC33BFA298
[242] https://pub.fsa.gov.ru/rds/declaration/view/17806205/common
[243] http://www.remstroy.info/products/QRCode_2
[244] http://www.remstroy.info/media/attachments/otzyv_o_rabote_izdeliya_6-2.doc
[245] http://www.remstroy.info/media/attachments/shs-46-2.pdf
[246] http://www.remstroy.info/media/attachments/shs-46_2022_a5_np.pdf
[247] http://www.remstroy.info/media/articles/pure_2_23.jpg
[248] http://www.remstroy.info/media/articles/pure_11_2023.jpg
[249] http://www.remstroy.info/media/articles/pure_22_2023.jpg
[250] http://www.remstroy.info/media/articles/p4_sh-46_01_0.jpg
[251] http://www.remstroy.info/media/articles/p2_sh-46_01.jpg
[252] http://www.remstroy.info/media/articles/p3_sh-46_01_0.jpg
[253] http://www.remstroy.info/media/attachments/shs-46_so-50d.pdf
[254] http://www.remstroy.info/media/attachments/shs-46_so-49d.pdf
[255] http://www.remstroy.info/products/QRCode_1
[256] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_6.doc
[257] http://www.remstroy.info/media/attachments/shs-46.pdf
[258] http://www.remstroy.info/media/articles/1.jpg
[259] http://www.remstroy.info/media/articles/pure_salut_011.jpg
[260] http://www.remstroy.info/media/articles/pure_21.jpg
[261] http://www.remstroy.info/media/articles/pure_11.jpg
[262] http://www.remstroy.info/media/articles/p5_u342m_1.jpg
[263] http://www.remstroy.info/media/articles/p7_u342m_1.jpg
[264] http://www.remstroy.info/media/articles/p6_u342m_1.jpg
[265] http://www.remstroy.info/products/QRCode_3
[266] http://www.remstroy.info/media/attachments/shs-46-3.pdf
[267] http://www.remstroy.info/media/attachments/shs-46-4_2018_a5_npr.pdf
[268] http://www.remstroy.info/media/articles/new_11_0.jpg
[269] http://www.remstroy.info/media/articles/new_32.jpg
[270] http://www.remstroy.info/media/articles/new_51.jpg
[271] http://www.remstroy.info/products/QRCode_4
[272] http://www.remstroy.info/media/attachments/shs-46-4.pdf
[273] http://www.remstroy.info/media/articles/pure_22.jpg
[274] http://www.remstroy.info/media/articles/pure_11_1.jpg
[275] http://www.remstroy.info/media/attachments/shs-46-4_2019_a5_npr.pdf
[276] https://pub.fsa.gov.ru/rds/declaration/view/8312452
[277] http://www.remstroy.info/media/articles/upr_1_11.jpg
[278] http://www.remstroy.info/media/articles/u-342m_1.jpg
[279] http://www.remstroy.info/media/articles/eas_2019.jpg
[280] http://www.remstroy.info/products/sservice
[281] http://www.remstroy.info/media/articles/p1_u342m_1.jpg
[282] http://www.remstroy.info/media/attachments/u-342m_eac_2022_a5_np.pdf
[283] http://www.remstroy.info/media/articles/p2_u342m_1.jpg
[284] http://www.remstroy.info/media/articles/p3_u342m_0.jpg
[285] http://www.remstroy.info/media/articles/p4_u342m_0.jpg
[286] http://webportalsrv.gost.ru/portal/certiftr/CERTIFTRPUBLIC.nsf/b1d4e6276fe6ac59c32575d0004cd567/53f828e52f93fb9ac32577ee003b2a5e?OpenDocument&Highlight=0,%D1%80%D0%B5%D0%BC%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%B4%D0%BE%D1%80%D0%BC%D0%B0%D1%88
[287] http://188.254.71.82/rds_ts_pub/?show=view&id_object=6543896CC4F94D7984B16C154C798BDA
[288] https://pub.fsa.gov.ru/rds/declaration/view/13559371/common
[289] http://www.remstroy.info/products/QRCode_5
[290] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_8.doc
[291] http://www.remstroy.info/media/attachments/u-342m.pdf
[292] http://www.remstroy.info/media/attachments/so-49d_a5_2021_npr.pdf
[293] http://www.remstroy.info/media/articles/so-49d-1_1.jpg
[294] http://www.remstroy.info/media/articles/steel_0.jpg
[295] http://www.remstroy.info/media/articles/pure_49d.jpg
[296] http://www.remstroy.info/media/attachments/so-49d-s_a5_2021_npr.pdf
[297] http://www.remstroy.info/media/articles/co-49d-s_800.jpg
[298] http://www.remstroy.info/media/articles/iron.jpg
[299] http://www.remstroy.info/media/attachments/so-50d_2021_a5_npr.pdf
[300] http://www.remstroy.info/media/articles/photo_50d_1_11.jpg
[301] http://www.remstroy.info/media/attachments/co-50d-am_2021_a5_npr.pdf
[302] http://www.remstroy.info/media/articles/co-50dam_11.jpg
[303] http://www.remstroy.info/media/articles/co-49p2_11.jpg
[304] http://www.remstroy.info/media/articles/co_49pa2_11.jpg
[305] http://188.254.71.82/rss_rf_pub/?show=view&id_object=38F0F6261708666F44257A530055B245
[306] http://188.254.71.82/rds_ts_pub/?show=view&id_object=9CF29CFDD83246A2A97CEC05F8AC092D
[307] https://pub.fsa.gov.ru/rds/declaration/view/12542402/common
[308] http://www.remstroy.info/products/QRCode_8
[309] http://www.remstroy.info/media/attachments/rastvoronasosy.pdf
[310] http://www.remstroy.info/media/articles/pure_1_1.jpg
[311] http://www.remstroy.info/media/articles/pure_2_0.jpg
[312] http://www.remstroy.info/media/articles/pure_3_0.jpg
[313] http://www.remstroy.info/media/attachments/zip_2023.pdf
[314] http://www.remstroy.info/media/attachments/so-241k_2020_a5npr.pdf
[315] http://www.remstroy.info/media/articles/so-241k-r11_0.jpg
[316] http://www.remstroy.info/media/articles/eaes_pn_2023.jpg
[317] http://www.remstroy.info/media/articles/pn_puren_3.jpg
[318] http://www.remstroy.info/media/articles/pure_111_0.jpg
[319] http://www.remstroy.info/media/articles/pure_2022.jpg
[320] http://www.remstroy.info/media/articles/pure_3_800.jpg
[321] http://www.remstroy.info/media/articles/pure_1_800.jpg
[322] http://www.remstroy.info/media/articles/pure_500_2_2023_800.jpg
[323] http://www.remstroy.info/media/articles/pure_500_4_2023_800.jpg
[324] http://webportalsrv.gost.ru/portal/certiftr/CERTIFTRPUBLIC.nsf/b1d4e6276fe6ac59c32575d0004cd567/ebd6e57dc23cbb804425791e005574e4?OpenDocument&Highlight=0,%D0%9C%D0%A013.%D0%92.00198
[325] https://pub.fsa.gov.ru/rds/declaration/view/17370060/common
[326] http://www.remstroy.info/products/QRCode_6
[327] http://www.remstroy.info/media/attachments/pnevmonagnetatel.pdf
[328] http://www.remstroy.info/media/articles/yars_500600.jpg
[329] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_9.doc
[330] http://www.remstroy.info/media/attachments/yashchiki.pdf
[331] http://www.remstroy.info/media/articles/pure_11_8.jpg
[332] http://www.remstroy.info/media/articles/pure_21_1.jpg
[333] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_10.doc
[334] http://www.remstroy.info/media/attachments/yashchiki_0.pdf
[335] http://www.remstroy.info/media/articles/pure_bpv_01.jpg
[336] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_11.doc
[337] http://www.remstroy.info/media/attachments/bunkery_dlya_rastvora-betona.pdf
[338] http://www.remstroy.info/media/articles/pure_01.jpg
[339] http://www.remstroy.info/media/articles/pure_03.jpg
[340] http://www.remstroy.info/media/articles/pure_04.jpg
[341] http://www.remstroy.info/media/articles/pure_0222.jpg
[342] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_12.doc
[343] http://www.remstroy.info/media/attachments/bunkery_dlya_rastvora-betona_0.pdf
[344] http://www.remstroy.info/media/products/stenbloki-01.jpg
[345] http://www.remstroy.info/media/articles/ubv_1_1.jpg
[346] http://www.remstroy.info/media/articles/ubv_1_2.jpg
[347] http://www.remstroy.info/media/articles/ubv_1_3.jpg
[348] http://www.remstroy.info/media/articles/ubv_1_4.jpg
[349] http://www.remstroy.info/media/articles/ubv_1k_1.jpg
[350] http://www.remstroy.info/media/articles/ubv_1k_2.jpg
[351] http://www.remstroy.info/media/articles/ubv_1k_3.jpg
[352] http://188.254.71.82/rds_ts_pub/?show=view&id_object=92B9B65D54F74204AFEE6DEB34CBEC99
[353] http://www.remstroy.info/media/articles/11_pure_tbo.jpg
[354] http://www.remstroy.info/media/articles/22_pure_tbo.jpg
[355] http://www.remstroy.info/media/articles/33_pure_tbo.jpg
[356] http://www.remstroy.info/media/articles/44_pure_tbo.jpg
[357] http://www.remstroy.info/media/articles/55_pure_tbo.jpg
[358] http://www.remstroy.info/media/articles/66_pure_tbo.jpg
[359] http://www.remstroy.info/products/electro-vibroplita_ru
[360] http://www.remstroy.info/media/products/vibroplita-el/main.jpg
[361] http://www.remstroy.info/media/attachments/OTZYV_O_RABOTE_IZDELIYa_13.doc
[362] http://www.remstroy.info/media/attachments/Dilleram-reklamnyy_list_10.pdf
[363] http://www.remstroy.info/products/zap_4-6
[364] http://www.remstroy.info/products/zap_rastvoronasosi
[365] mailto:451950@mail.ru
[366] http://www.remstroy.info/media/articles/pure_11_brs_1.jpg
[367] http://www.remstroy.info/media/products/homuty/item_1.jpg
[368] http://www.remstroy.info/media/products/homuty/item_2.jpg
[369] http://www.remstroy.info/media/products/homuty/item_3.jpg
[370] http://www.remstroy.info/media/products/homuty/item_56_thumb.jpg
[371] http://www.remstroy.info/partners/remstroyservis
[372] http://www.remstroy.info/media/articles/048_00_00_001.jpg
[373] http://www.remstroy.info/media/articles/048_00_00_001_vsbore_0.jpg
[374] http://www.remstroy.info/media/articles/048_00_00_014.jpg
[375] http://www.remstroy.info/media/articles/048_02_00_000.jpg
[376] http://www.remstroy.info/media/articles/048_02_00_003.jpg
[377] http://www.remstroy.info/media/articles/048_03_00_000.jpg
[378] http://www.remstroy.info/media/articles/048_03_01_000.jpg
[379] http://www.remstroy.info/media/articles/048_03_02_000.jpg
[380] http://www.remstroy.info/media/articles/048_03_03_000.jpg
[381] http://www.remstroy.info/media/articles/048_03_03_001.jpg
[382] http://www.remstroy.info/media/articles/048_04_00_000.jpg
[383] http://www.remstroy.info/media/articles/048_04_02_000.jpg
[384] http://www.remstroy.info/media/articles/048_05_00_002.jpg
[385] http://www.remstroy.info/media/articles/048_05_00_003.jpg
[386] http://www.remstroy.info/media/articles/048_10_01_000.jpg
[387] http://www.remstroy.info/media/articles/048_10_01_012.jpg
[388] http://www.remstroy.info/media/articles/048_10_02_000.jpg
[389] http://www.remstroy.info/media/articles/048_10_02_000_.jpg
[390] http://www.remstroy.info/product/zap_rastvoronasosi/CO_49D
[391] http://www.remstroy.info/product/zap_rastvoronasosi/CO_50D
[392] http://www.remstroy.info/product/zap_rastvoronasosi/CO_Porshnevie
[393] http://www.remstroy.info/media/articles/Val_pervichnyy_0.jpg
[394] http://www.remstroy.info/media/articles/Diafragma.jpg
[395] http://www.remstroy.info/media/articles/Sharik_obrezinennyy_F70.jpg
[396] http://www.remstroy.info/media/articles/Vkladysh.jpg
[397] http://www.remstroy.info/media/articles/Vtulka_bronzovaya_0.jpg
[398] http://www.remstroy.info/media/articles/Vtulka_napravlyayushchaya.jpg
[399] http://www.remstroy.info/media/articles/Sedlo_sharika_F60.jpg
[400] http://www.remstroy.info/media/articles/Porshen.jpg
[401] http://www.remstroy.info/media/articles/Shesternya_0.jpg
[402] http://www.remstroy.info/media/articles/Kolenval_0.jpg
[403] http://www.remstroy.info/media/articles/Palec_0.jpg
[404] http://www.remstroy.info/media/articles/Shatun_v_sbore_0.jpg
[405] http://www.remstroy.info/media/articles/Shatun_0.jpg
[406] http://www.remstroy.info/media/articles/Koleso_zubchatoe_0.jpg
[407] http://www.remstroy.info/media/articles/Kamera_nasosnaya.jpg
[408] http://www.remstroy.info/media/articles/Val_pervichnyy.jpg
[409] http://www.remstroy.info/media/articles/Diafragma_0.jpg
[410] http://www.remstroy.info/media/articles/Vkladysh_bronzovyy.jpg
[411] http://www.remstroy.info/media/articles/Napravlyayushchaya_vtulka.jpg
[412] http://www.remstroy.info/media/articles/Sedlo_sharika_F50.jpg
[413] http://www.remstroy.info/media/articles/Porshen_0.jpg
[414] http://www.remstroy.info/media/articles/Kolenval_SO-6D.jpg
[415] http://www.remstroy.info/media/articles/Kompensator_v_sbore.jpg
[416] http://www.remstroy.info/media/articles/Palec.jpg
[417] http://www.remstroy.info/media/articles/Shesternya.jpg
[418] http://www.remstroy.info/media/articles/Koleso_zubchatoe.jpg
[419] http://www.remstroy.info/media/articles/Kolenval.jpg
[420] http://www.remstroy.info/media/articles/Vtulka_bronzovaya.jpg
[421] http://www.remstroy.info/media/articles/Shatun.jpg
[422] http://www.remstroy.info/media/articles/Shatun_v_sbore.jpg
[423] http://www.remstroy.info/media/articles/Porshen_obrezinennyy.jpg
[424] http://www.remstroy.info/media/articles/Porshen-SB.jpg
[425] http://www.remstroy.info/media/articles/Manzheta_dlya_uplotneniya_shtoka.jpg
[426] http://www.remstroy.info/media/articles/Sharik_obrezinennyy_F50.jpg
[427] http://www.remstroy.info/media/articles/Uplotnenie_klapana_sharovogo.jpg
[428] http://www.remstroy.info/media/articles/Zaglushka_0.jpg
[429] http://www.remstroy.info/media/articles/Sedlo_sharika_F70.jpg
[430] http://www.remstroy.info/media/articles/Gilza_L220mm.jpg
[431] http://www.remstroy.info/media/articles/Gilza_L188mm.jpg
[432] http://www.remstroy.info/media/articles/Napravlyayushchaya_vtulka-SB.jpg
[433] http://www.remstroy.info/media/attachments/sale_0.doc
[434] http://www.remstroy.info/media/articles/so-50a.gif
[435] http://www.remstroy.info/media/articles/50at.jpg
[436] http://www.remstroy.info/media/articles/lyulka_zlp.jpg
